PRIMARE A30.1(mod) repair-10

数カ所怪しい部分があったので修正。
そして、手当たり次第すべて半田は修正してみた。

動いているようだ。
ボリュームIC,TR,疑ってごめん。


というわけで、もうスパイダーさんにお返ししています。
遅くなって申し訳なかったです。


しかし、コンデンサや抵抗を交換すべき時期だったのに、そのままお返ししたのは心苦しい。




車やオーディオ機材を一度購入すれば、
メンテなんて必要ない、メンテという形に見えないものにお金をかけるのはもったいない、
というのは日本人の悪い思考法だと思う。
純正じゃないパーツなんて、とも言われる。
劣化した純正は、もう新品の時に意図した純正パーツの機能を果たしていない。
もっと、メンテナンスをしましょう。
形に見えないサービスを無料だと思うのは、日本人の悪い癖です。
[PR]
by tetsu_mod | 2011-11-08 02:52 | オーディオ | Comments(2)

PRIMARE A30.1(mod) repair-9


とりあえず、片っ端から半田手直しだな。

PRIMARE本社にメールしてみっかな。
[PR]
by tetsu_mod | 2011-11-05 17:55 | オーディオ | Comments(0)

PRIMARE A30.1(mod) repair-8

備忘録

OPA2604au 価格¥622 個数1〜 チップワンストップ
2SC3420  価格¥26  個数20〜 チップワンストップ
       価格¥115  個数1〜 マルツ
2SA1265  価格¥1590 個数10〜 チップワンストップ
2SC3182  価格¥210 個数1〜  マルツ

A1265が.......
ヤフオクのコンプリセットで買うか?
それともトランジスタ換えちゃうか??
[PR]
by tetsu_mod | 2011-11-03 15:26 | オーディオ | Comments(0)

PRIMARE A30.1(mod) repair-7

困った。

OPA2604auも
2SC3420も
2SA1265/2SC3182も

手に入れにくいではないか…。

ポテンション・クラックのチェックと一緒にパーツ確保もしなきゃ、かな。
[PR]
by tetsu_mod | 2011-10-28 11:15 | オーディオ | Comments(0)

PRIMARE A30.1(mod) repair-6

3日間のランニングテストしたら
症状再発。

あちゃー。
スパイダーさんごめんなさい。

前段のOPAMPか、電源か、かな。

修理続行。
直せるか...
[PR]
by tetsu_mod | 2011-10-23 20:55 | オーディオ | Comments(0)

PRIMARE A30.1(mod) repair-5

動作確認。



直った。

これでまたICが死ぬなら、前段のOPAMPか、電源が発振してるはず。

ランニングテストはしてないけど、とりあえず動いてます。
[PR]
by tetsu_mod | 2011-10-19 23:21 | オーディオ | Comments(0)

PRIMARE A30.1(mod) repair-4

volume IC交換





出先で作業してるため(何してるんだ...orz)、
チェックは帰宅してから、かな。
[PR]
by tetsu_mod | 2011-10-15 23:37 | オーディオ | Comments(0)

PRIMARE A30.1(mod) repair-3

やっと、やっと趣味の時間がとれたので、PRIMAREを触る。

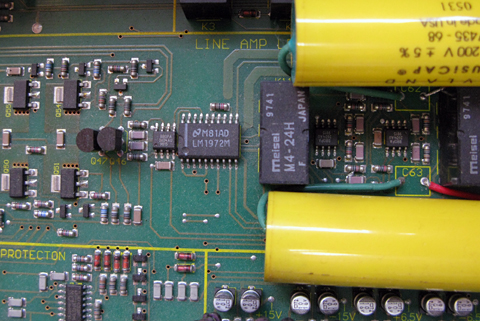

volume controlのLM1972が怪しい...か?
周辺配線から音声信号を抜いてみる。
が。
はっきりとはしない。
回路図とオシロが欲しいです......orz

volume ICとOPAMPを取り寄せてみて、
駄目なら、本職にお願いかな...
[PR]
by tetsu_mod | 2011-09-18 03:31 | オーディオ | Comments(2)

PRIMARE A30.1(mod) repair-2

症状確認
 電源入る、煙なし。明らかに異常発熱素子は分からず。
 左chはぼそぼそノイズの向こうに小さな音がする。
 音量を変えると微妙に反応がある。



 電圧チェック、Power supplyの電圧測定部はすべて正常。
 SPターミナルでもDC漏れはない。



 てことはパワトラは生きてるのか?怪しいか。




 現時点の感覚としては、Line AMP or volume controlがクサい。


 ・・・気がする。
 回路図がないんだよな、このアンプ。
 どーしようか...




結婚して小遣い制になったのに、買っちゃった。

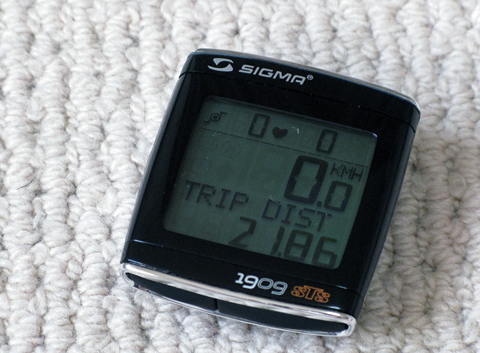

新しいサイコン、今度は心拍もケイデンスも出るらしい。
スマホにしたら、Naviアプリを入れて、で終了かな。
[PR]
by tetsu_mod | 2011-08-12 12:41 | オーディオ | Comments(0)

PRIMARE A30.1(mod) repair-1

studio T2Oのスパイダーさんが使用中のPRIMARE A30.1が調子が悪くなったので入院。

blogを見返すと、 2007年09月01日にmodifyしたもの。
MOD : PRIMARE A30.1
前のHP時代からのお付き合いです。

症状は、ある日ひさしぶりに電源を入れたところ、左chのみ音量が小さく歪んでいた。
音量を上げると直ったが、次第に左chの音量は小さくなっていっており、
ガサゴソという音もする、らしい。

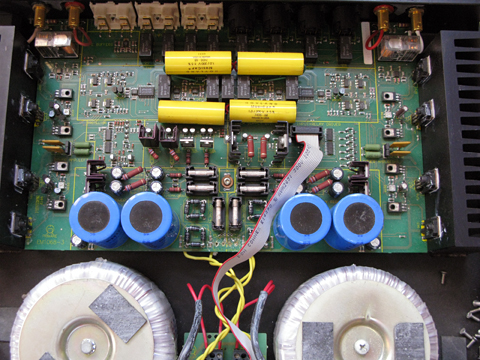

とりあえず中身拝見(写真撮り忘れた)
ブリーダー抵抗:焼けてない
電解コンデンサ:破裂してない(1次平滑はやや防爆弁が膨らんでいる)
あきらかに焦げたり破裂したパーツはない。


まずは
・症状確認
・半田クラック探し
・各段電源電圧チェック かな。
[PR]
by tetsu_mod | 2011-07-30 18:13 | オーディオ | Comments(2)
