ATC SCM50P(27) waveguide装着

SB acoustics SB19ST-C000-4と、Dayton audio ND25FW-4のwaveguideを組み合わせたツィーターですが、
そのままではつまらない(?)ので、ブーストマグネットを追加してみました。


うーん....
自己満足な気が....

インピーダンス評価ではなにか変化ありそうです。


f0でのダンピングがあがってる...??
能率も上がっていそうですが、着け外ししての測定が困難だったため、
早々にエポキシで固定してしまいました。
悪くはない、のかな...


とりあえず装着してみました。
...ごっつぃ....

とりあえずすぎて純正ネットワークのままですが、

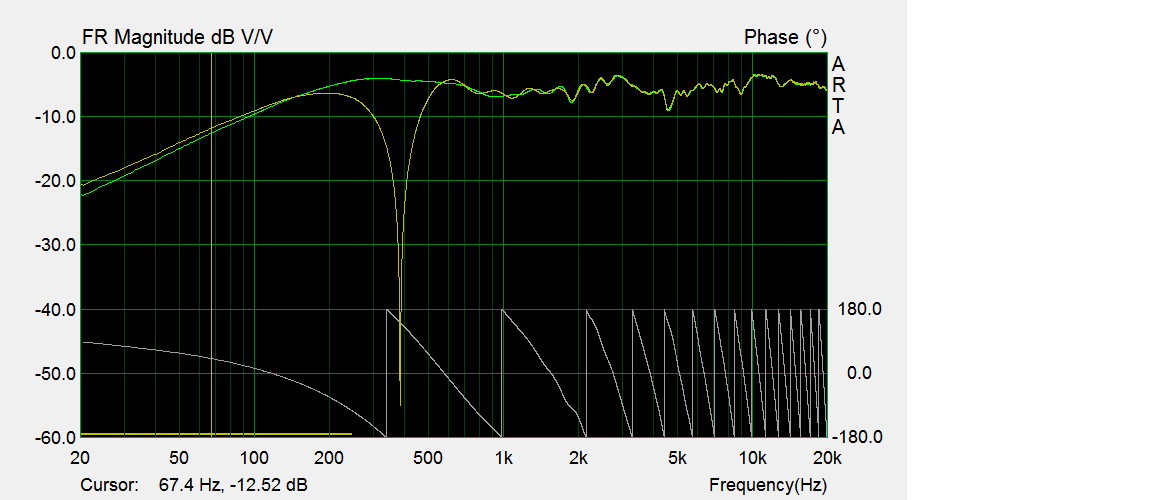

意外にreverse nullがでて困惑


3kHzのpeakは純正ネットワークの問題です。
また、高域にかけて能率不足です。
このツィーターでfixかはまだ悩みどころなので、
EQで整えてしばらく聴いてみて決めましょう。




しばらくはこの仕様で聴いてみます。


[PR]
by tetsu_mod | 2018-06-20 23:42 | オーディオ | Comments(0)

ATC SCM50P(26) waveguide作製

ATC SCM50Pのツィーター交換をずっと目論んでいました。
純正はvifa D26TG(現行品D27TG)です。
ATC純正、HDS、D2905/9700などが検討候補になりましたが、
今回は3/4inchのツィーター+waveguideを使ってみたいと思いました。

使うのは、SB acoustics SB19ST-C000-4と、Dayton audio ND25FW-4です。
SCM50Pの純正取り付けザグリは100mmですので、
waveguideを104mm→100mmに削り、SB19STと組み合わせます。
書いてしまうと1行ですね。



Dayton audio ND25FW-4を分解してwaveguideのみを取り出し、
SB19STの開口部に合わせてカーブを延長し長さを合わせて切除し、
外周を削ってSCM50Pのバッフルにちょうどのサイズに現物合わせました。
この時点ではまだフランジ厚があっていませんし、取り付け穴が3つ穴・4つ穴であっていません。



SB19ST側のフランジも外周を切除し、waveguide側のアダプタリングをMDFで試作したのですが、
ここは友人にお願いしてカーボンでアタプタリングを特注製作してもらいました。
うーん、かっこいい。

しかしこの状態ではまだ、waveguideとSB19STのフランジに隙間がありますし、
取り付け穴が3つ穴・4つ穴も解決していません。



出来上がりました。
waveguide・フランジ・ダイアフラム・マグネット部分にネジ分解できますので、
メンテナンスなどもできる構造です。
約半年製作にかかりましたが、まともな音がするんでしょうか、コレ....

[PR]
by tetsu_mod | 2018-06-06 15:41 | オーディオ | Comments(0)

ATC SCM50P(25)

塗装が終わったバックパネルを取り付け、ウーファーアクティブクロスオーバー化をしてみました。

その前に、純正ウーファーパッシブクロスオーバーのスロープ特性を見てみます。



4th order butterworthなのが、やや時代を感じるところです。
今ならば、やはりLR4でしょうか。

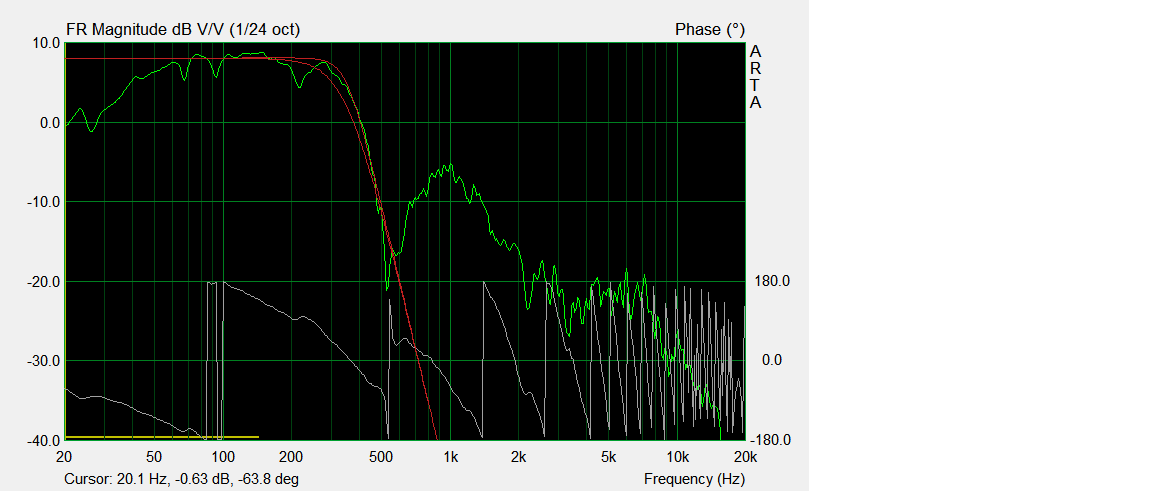

ウーファーをバッフルステップ補正のうえ、4th order butterworthフィルターをかけ、reverse nullを追い込んでみました。

350Hzクロスでいいのですが、ディレイが0.64msecも必要でした。218mmもセットバック必要かは不明です。ミッド/ハイ側がパッシブなためでしょうか?


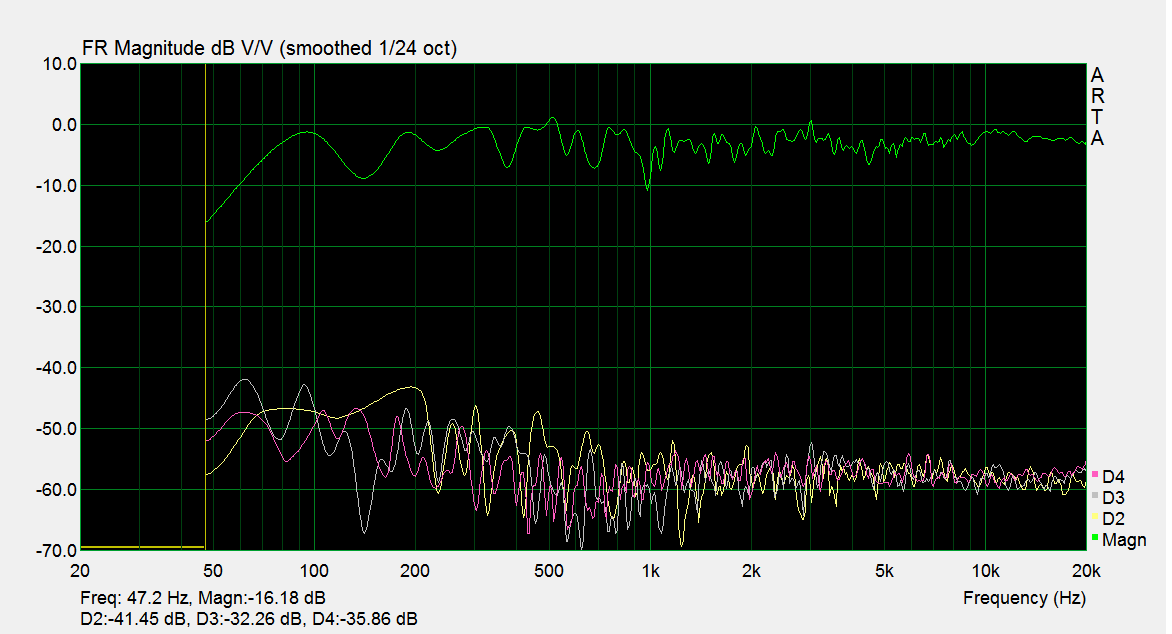

特性としては悪くなさそうなので、しばらくこの状態で聴いてみて、判断をしたいと思います。





[PR]
by tetsu_mod | 2017-07-12 00:04 | オーディオ | Comments(0)

ATC SCM50P(24)

アクティブクロスオーバーが絶対的にパッシブクロスオーバーより優れているとは思いませんが、
ウーファー・ミッドのクロスはアクティブクロスを試してみたくなりました。

ところがSCM50Pはシングルワイヤリングです。
でも純正のバックボードに加工するのは気が引けます。
そこで、15mmのシナ合板を買ってきました。

孔加工して。


黒ステインまでしました。
このあとはサンディングシーラー→クリア塗装です。
当たり前ですが、合板の木口は気に食わないですね.....


[PR]
by tetsu_mod | 2017-06-25 23:46 | オーディオ | Comments(0)

ATC SCM50P(23)

トラブルがあった金属スタンドですが、思ったよりも早く再入荷がきました。
今回はSUS社のSF30シリーズで組んでみました。


相変わらずの足元はキャスターです。
ハンマーキャスターで特注しました。

スピーカーストッパーも装着してみました。


良さそうです。
これで、地震などでも落下防止になればいいのですが....

[PR]
by tetsu_mod | 2017-03-16 10:31 | オーディオ | Comments(2)

ATC SCM50P(22)

オーバーホール前後で、特性は変わったのか?
当然の疑問なので、閉回路測定で誤差が出にくいインピーダンスで検討してみました。

before OH

after OH

少なくとも、左右差は縮まっていそうです。
スピーカーごとにOH前後で比べてみました。

インピーダンス:黄色、位相:白がOH後です。
OHしてもらった意味はしっかりありそうです。
今回のオーバーホールはAudio Labオガワさんにお願いしました、ありがとうございました。

[PR]
by tetsu_mod | 2017-03-09 22:25 | オーディオ | Comments(0)

ATC SCM50P(21)

オーバーホールに出していたユニットが戻ってきました。

ミッド・ウーファーともに錆びサビだったのを落としてもらいました。
また、内部も磁気回路ギャップのサビが重度で、一部異音が出ていたようです。
ギャップズレも含めて掃除・修正してもらいました。
取り付けネジは全て新品に交換して、グリスを付けてねじ込みます。
画像では間違えてミッド取り付けネジのみ忘れていましたが、あとで新品交換しています。























やっとこれでスタートラインに立てた感覚です。

[PR]
by tetsu_mod | 2017-02-28 19:24 | オーディオ | Comments(2)

予定していた金属製スタンドが、手違いにて納入遅れになってしまいました。
残念です。

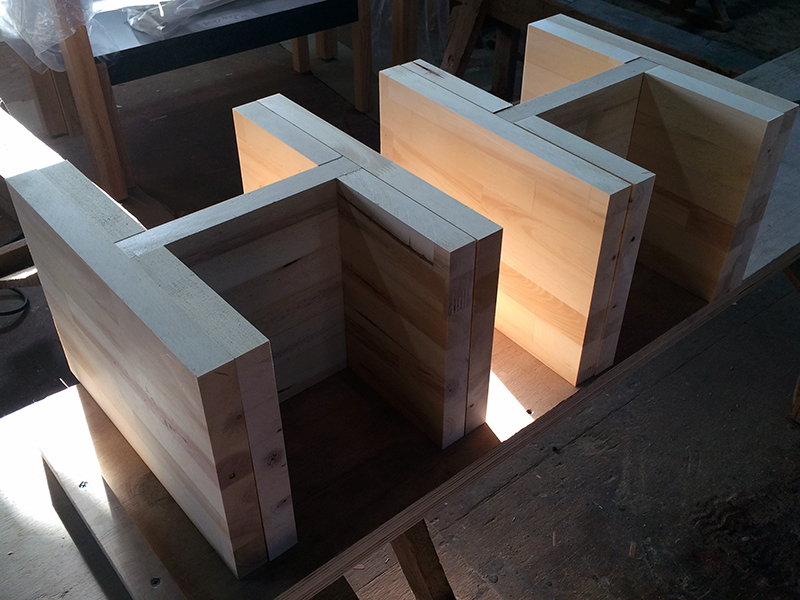

そこでNさんに助けていただき、代打のスタンドを作りました。

30mmパイン集成材です。
ガタ防止にコルクを使っています。
Nさん、ありがとうございました!

[PR]
by tetsu_mod | 2017-02-28 19:17 | オーディオ | Comments(0)

ATC SCM50P(19)

ネジも全て交換しますし、タップもさらい直します。
一般的な規格のネジでよかった...

[PR]
by tetsu_mod | 2017-02-18 23:20 | オーディオ | Comments(0)

ATC SCM50P(18)

ユニットがない間に、スタンドの設計が決まりました。



今回は30mm角アルミで設計してみました。

....スタンドというより、椅子ですなぁ....
[PR]
by tetsu_mod | 2017-02-10 20:01 | オーディオ | Comments(0)
