waveguide装着後にネットワークを再設計するつもりでしたが、
SCM50のデザインの特徴でもある段付きバッフルが気になってきました。

そこで、バッフルラウンドの装着を検討してみました。


材質はウォールナットです。
バッフルラウンドの追加で特性がどれほど変わるのか、high/mid中間をdesign axisとして比較測定してみました。

黄色:装着前
緑色:装着後

悪くなさそうです。



ちなみに装着後の水平30度(黄色)との比較です。

悪くなさそうなので、ラウンドバッフルを採用して、この状態でクロスオーバーの再設計を目指そうと思います。

[PR]
by tetsu_mod | 2018-10-28 01:35 | オーディオ | Comments(0)

Iridium17さん、だしさん、熊谷さんの大作、マスターブックvol.2の作例となったScan-speak2ウェイを試聴させていただきました。


すごくハイエンドなユニットや部品を使うわけではなく、オーソドックスな構成のバスレフ2wayをとても丁寧に、現代設計したスピーカーです。サウンドも破綻ないもので、空間や音色、定位も高いレベルでバランスしています。これを2way自作の処女作にできる人は幸せだろうな、という仕上がりかと思います。

執筆陣の皆さんの熱意を感じる作品でした。
皆さまお疲れ様でした、またIridium17さんありがとうございました。

[PR]
by tetsu_mod | 2018-10-08 22:54 | オーディオ | Comments(0)

Project NS-10M(13)

各種データです。

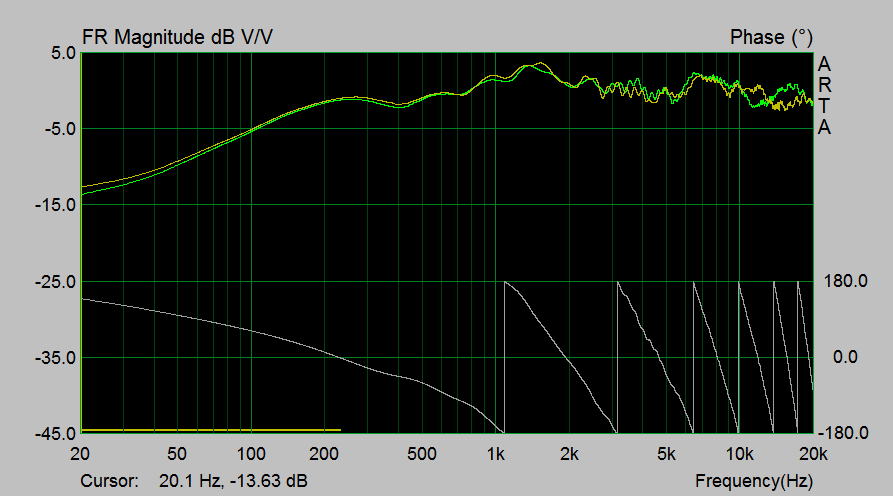

周波数特性、左右差

歪率

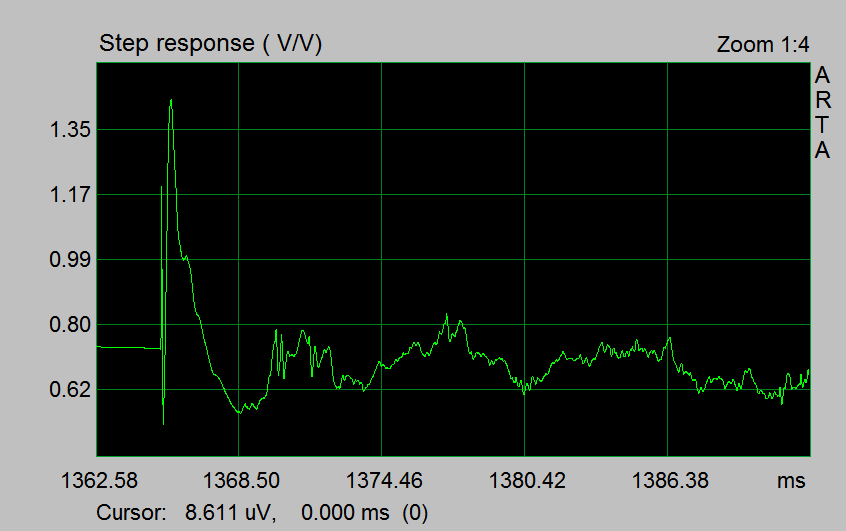

ステップレスポンス

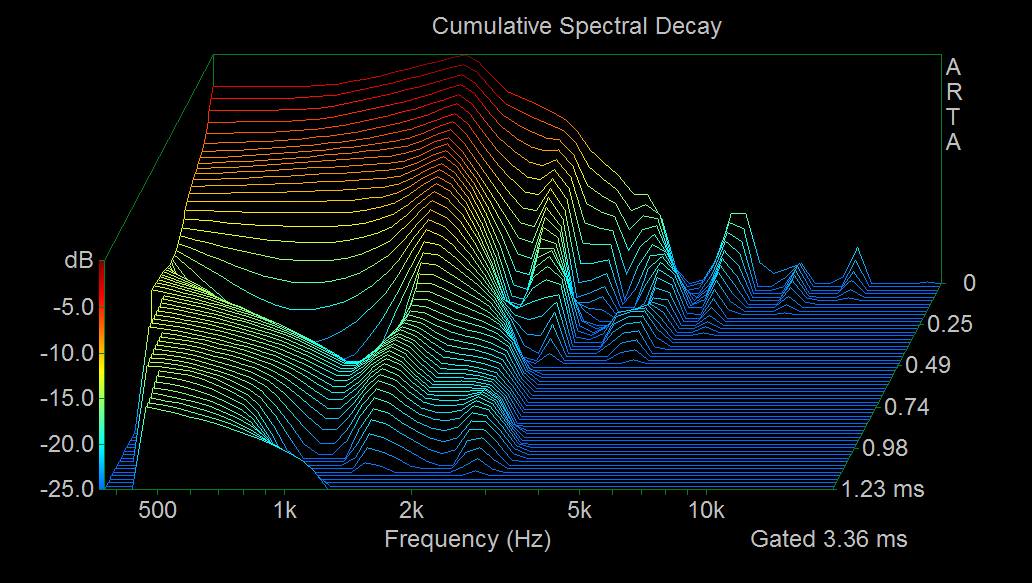

CSD

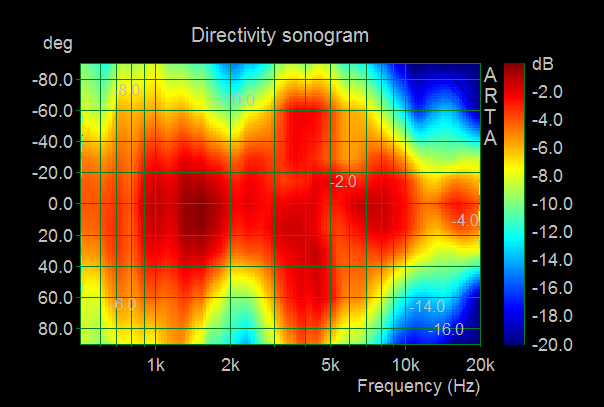

改造後水平軸外特性(+が外側、-が内側)

改造後垂直軸外特性(+が上側、-が下側)

改造前水平軸外特性

バッフル構造の記事を見直しながら今回のデータの意味をゆっくり考えたいと思います。




[PR]
by tetsu_mod | 2018-10-05 01:09 | オーディオ | Comments(0)

Mさん宅、Tさん宅

休日を利用して、2軒立て続けにお邪魔させていただきました。


以前よりもさらに有機的になったMさん宅のQ1。
有機的といってもQ1ですので、情報量や鮮烈さ、空間の広さは凄まじいもので、
現代ニアフィールドハイエンドを見せていただきました。
すごかった....


続いてオシャレなお部屋へ...

Magicoとは全く違う世界観ですが、Harbethもまた本当にいいですねぇ...

音楽との向き合いかた、楽しみ方だと思うのですが、全く違ってどちらも魅力的なシステムを1日で体験させていただき、とても楽しい1日でした。Mさん、Tさん、Qさん、ありがとうございました。また遊んでください。



[PR]
by tetsu_mod | 2018-10-02 19:00 | オーディオ | Comments(0)

Project NS-10M(12)

実験すると言ったな、あれはウソだ!(挨拶)

というわけで


狙ったけど赤いクロスオーバーボードになりました。
ボードそのものも赤く塗装しても良かったですかね...
パーツのこだわりはウーファー用コイルに鉄芯(真鍮ネジで固定)、ツィーター用抵抗に無誘導巻線をつかったぐらいです。



見難いですが、エンクロージャー補強桟にとウーファーマグネットの間にはゴムスポンジを入れてみました。
吸音材を入れて組み上がりました。





真っ正面から見ると、縦横・ユニット配置はオリジナルのNS-10Mと同じですが、
バッフル形状が違うのでやはり大幅に違うイメージになりました。
願わくばYAMAHAの白ロゴを入れたいですね...


まずはその前に測定データを取りたいと思います。


[PR]
