Klein und Hummel O500C

先日のNeumann KH420体験が印象に残っていたところ、
その前身たるKlein und Hummel O500Cのユニットセットを入手することができました。

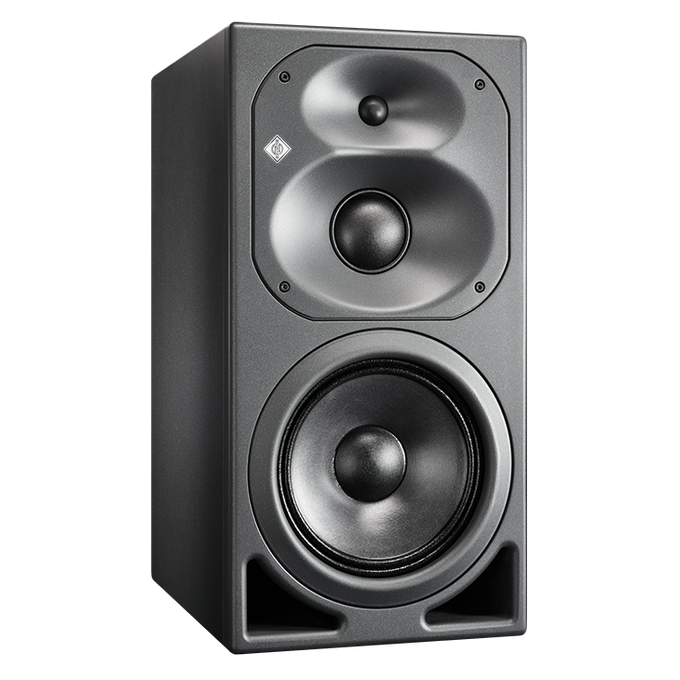

Klein und Hummel (K+H)がノイマン・ゼンハイザー傘下になったことから、後継機種はNeumann KH420になったんですね。

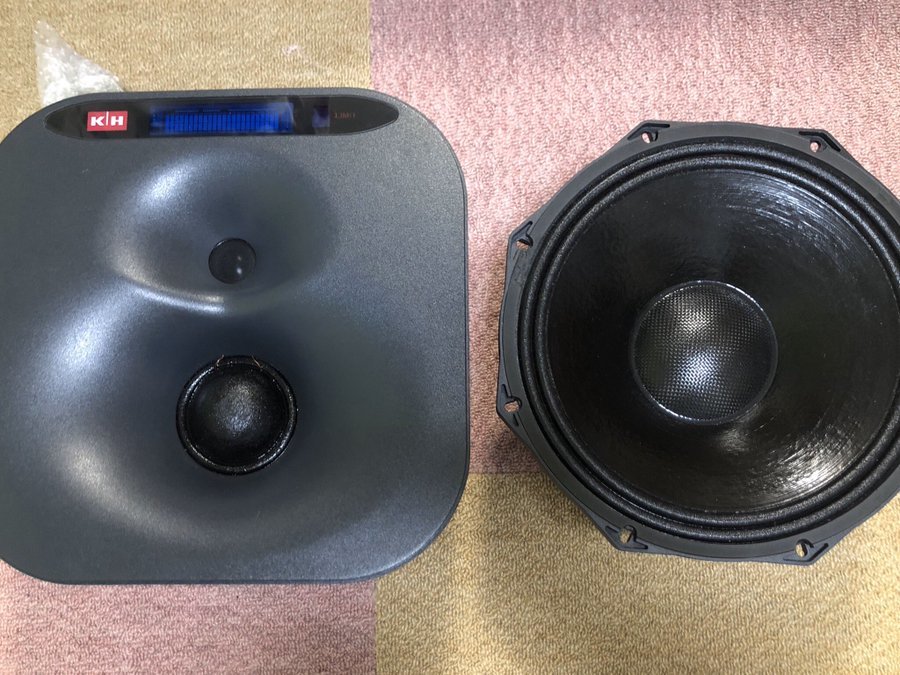

入手できたのはモノラル分のユニットセット+mid/high waveguideだけです。
いわゆるジャンク扱いですが、ユニットのコンディション自体は良さそうです。

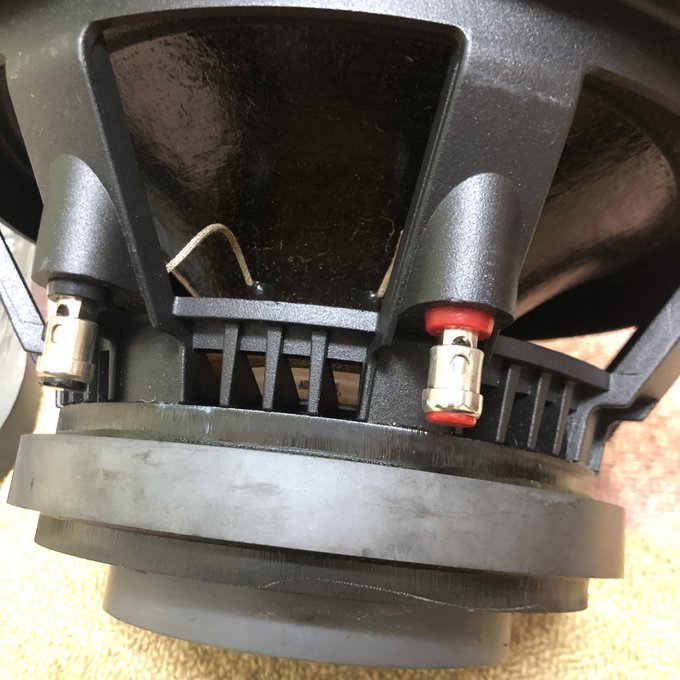

ウーファーはかなり重厚な造りの、フランスPHL社のB303-8でした。
バスレフ向きユニットで、推奨は65L(ポート33Hz)です。

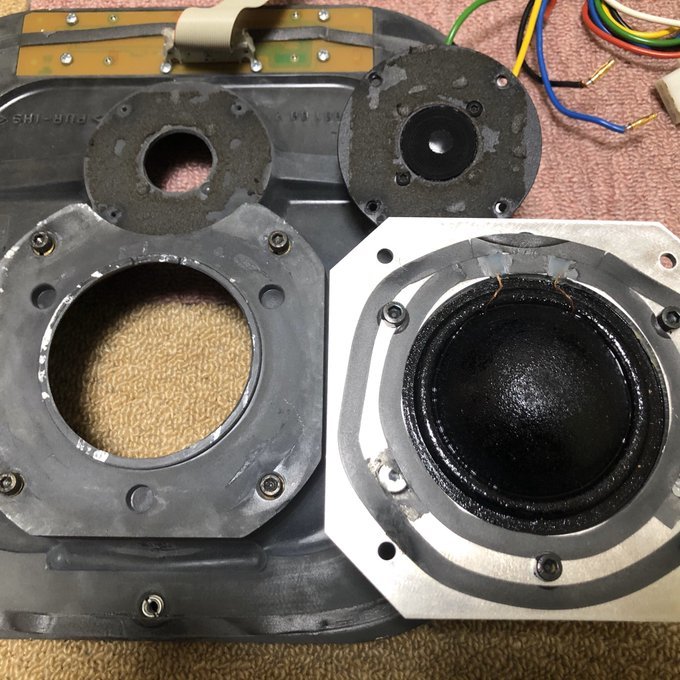

 ミッドユニットはATC、ツィーターユニットはSEASです。

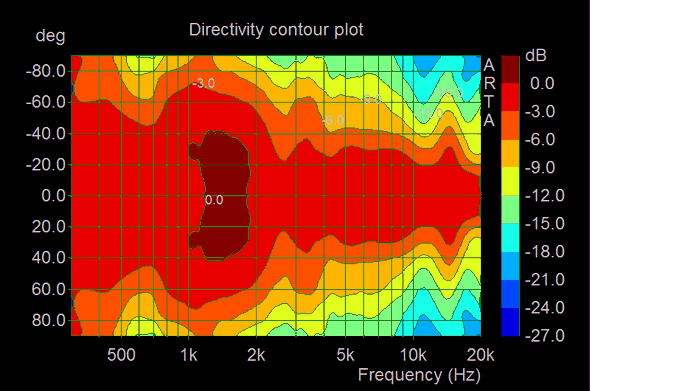

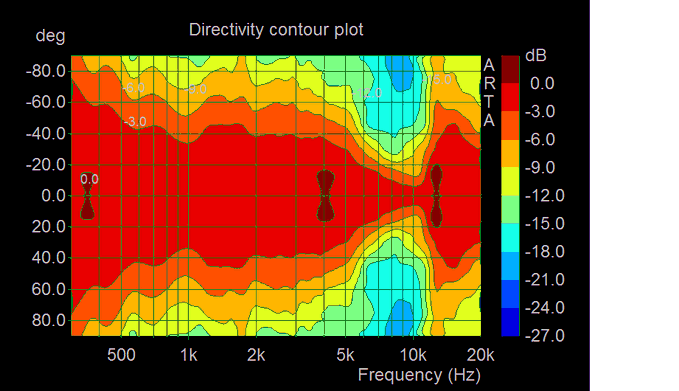

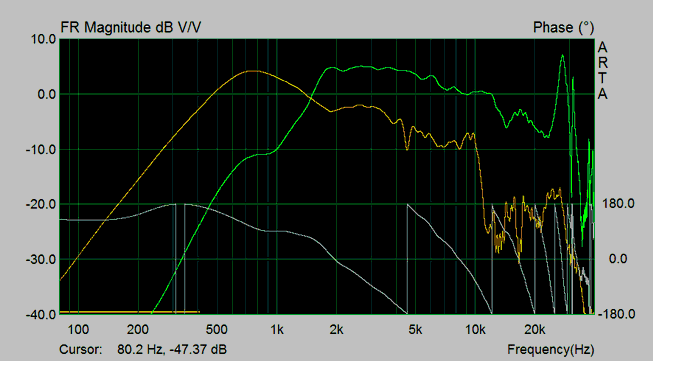

一番興味を持ったのはこの大型のmid/high waveguideですので、早速測定してみます。

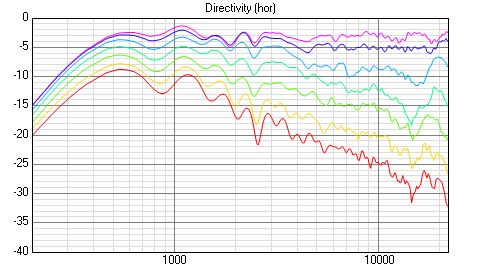

軸上は補正ありきでの設計ですね。

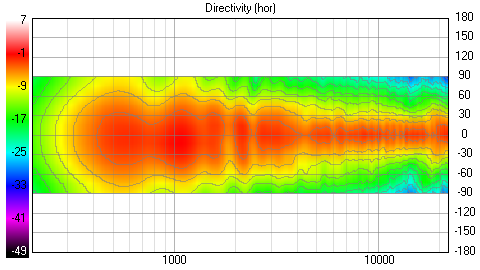

そこで、軸上を0dBに正規化してみたところ、軸外への滑らかさはさすがですね。
形状はGenelec 1037/1038にとてもよく似ています。



このmid/highを合成すると、確かにメーカー公表の軸外特性になりそうです。

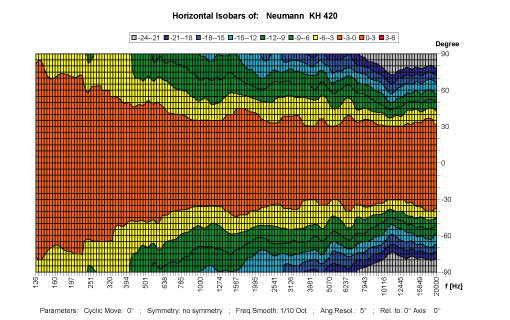

それでもO500Cでは15kHzでの軸外特性には乱れがみえますが、後継機種であるKH420ではさらに改善されていることから、ツィーターwaveguide+phaseplateにさらに改良が入ったのでしょう。
実に見事な特性です。



見比べると、自分のATC SCM50P+waveguideツィーターはちょっと指向性が狭いようですね....
3/4inchのおかげか、phaseplateなしでも軸外への乱れはより高いところに逃げてくれているようです。

やはりトップメーカーから学ぶものは多いですね。
