クロスオーバー-17 ウェーブガイド完成
2014年 10月 08日
acoustic centerの補正のために、
否、単に僕がやってみたかったために、D2905/9700のウェーブガイドを匠房 宙に特注していました。
(匠房 宙には以前、リン青銅のスピーカー固定用スペーサーもお願いしました。)
この設計をもとに素材はジュラルミン、黒アルマイト仕上げ、取り付けネジはいずれも鉄でオーダー。

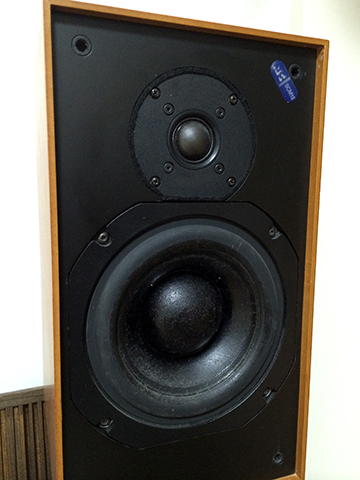

純正ツィーターリング
純正とウェーブガイド

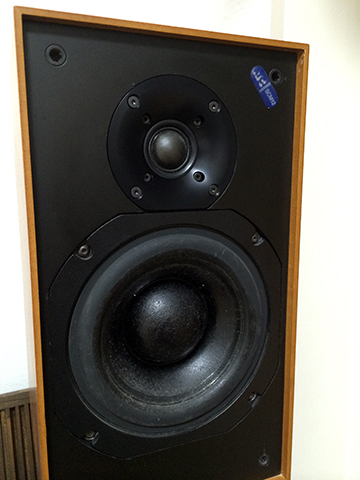

ウェーブガイド装着
拡大
か、かっこいい...(自画自賛
バッフルとの段差がありますが、パッキンを現在の厚手和紙から、
エプトシーラに交換予定なので、ちょうどよくなるはずです。
これで、ツィーターは10mm下がります。
この状態での周波数特性・位相特性を測定し、ネットワークシミュレーションをしてみたいと思います。
その結果如何に関わらず、見た目は最高に改善したと思っています(笑
匠房 宙さん、今回もお世話になりました。
今後ともどうぞよろしくお願いします。
※ちなみに、今回の発端となったのはZaph氏のこのページです。
what happens when you horn load a dome tweeter?
http://www.zaphaudio.com/hornconversion.html
ただ、このZaph氏の作例よりもかなり小さいウェーブガイドなので、どうなるか...
否、単に僕がやってみたかったために、D2905/9700のウェーブガイドを匠房 宙に特注していました。
(匠房 宙には以前、リン青銅のスピーカー固定用スペーサーもお願いしました。)
この設計をもとに素材はジュラルミン、黒アルマイト仕上げ、取り付けネジはいずれも鉄でオーダー。
純正ツィーターリング
純正とウェーブガイド
ウェーブガイド装着
拡大
か、かっこいい...(自画自賛
バッフルとの段差がありますが、パッキンを現在の厚手和紙から、
エプトシーラに交換予定なので、ちょうどよくなるはずです。
これで、ツィーターは10mm下がります。
この状態での周波数特性・位相特性を測定し、ネットワークシミュレーションをしてみたいと思います。
その結果如何に関わらず、見た目は最高に改善したと思っています(笑
匠房 宙さん、今回もお世話になりました。
今後ともどうぞよろしくお願いします。
※ちなみに、今回の発端となったのはZaph氏のこのページです。
what happens when you horn load a dome tweeter?
http://www.zaphaudio.com/hornconversion.html
ただ、このZaph氏の作例よりもかなり小さいウェーブガイドなので、どうなるか...
