PCM-10B(40)

とりあえずWoofer notch filtreなしで組み上げました。



コイルはついに4つになったので重たいです。
前回ver.にほとんどが手持ちの素子の追加による増築です。
なので、 12uf -> 4.7+6.8uf や、 6.8 -> 3.3+3.3uf といった箇所が...
それでも、twitterとseriesになる抵抗だけはお気に入りのMills抵抗を奢ってみました。

あとはショップで組み込んで、音を出してみましょう。
ウーファーの癖が気になるようであれば、notch filterの追加を検討したいと思います。
[PR]
by tetsu_mod | 2016-08-12 00:40 | オーディオ | Comments(0)

PCM-10B(39)

おおまかなネットワーク構成は決まったので、追加の補正を検討していきます。Pegasus 10inch coaxialスピーカーは、ウーファーは軽い紙コーンに強力なギャザードエッジで、現代では少なくなった構成です。質量マスが軽く能率の高い音離れのいい構成ですが、欠点はコーン強度の不足で、2.2-2.7kHzに強烈なbreak-upが出現します。





現在の設計でも、ターゲットカーブに対してまだbreak-upによる周波数特性の暴れがみられます。



そこで、Low-pass filterのコイルにnotch filterを追加してみました。




黄色線がnotch filterありです。

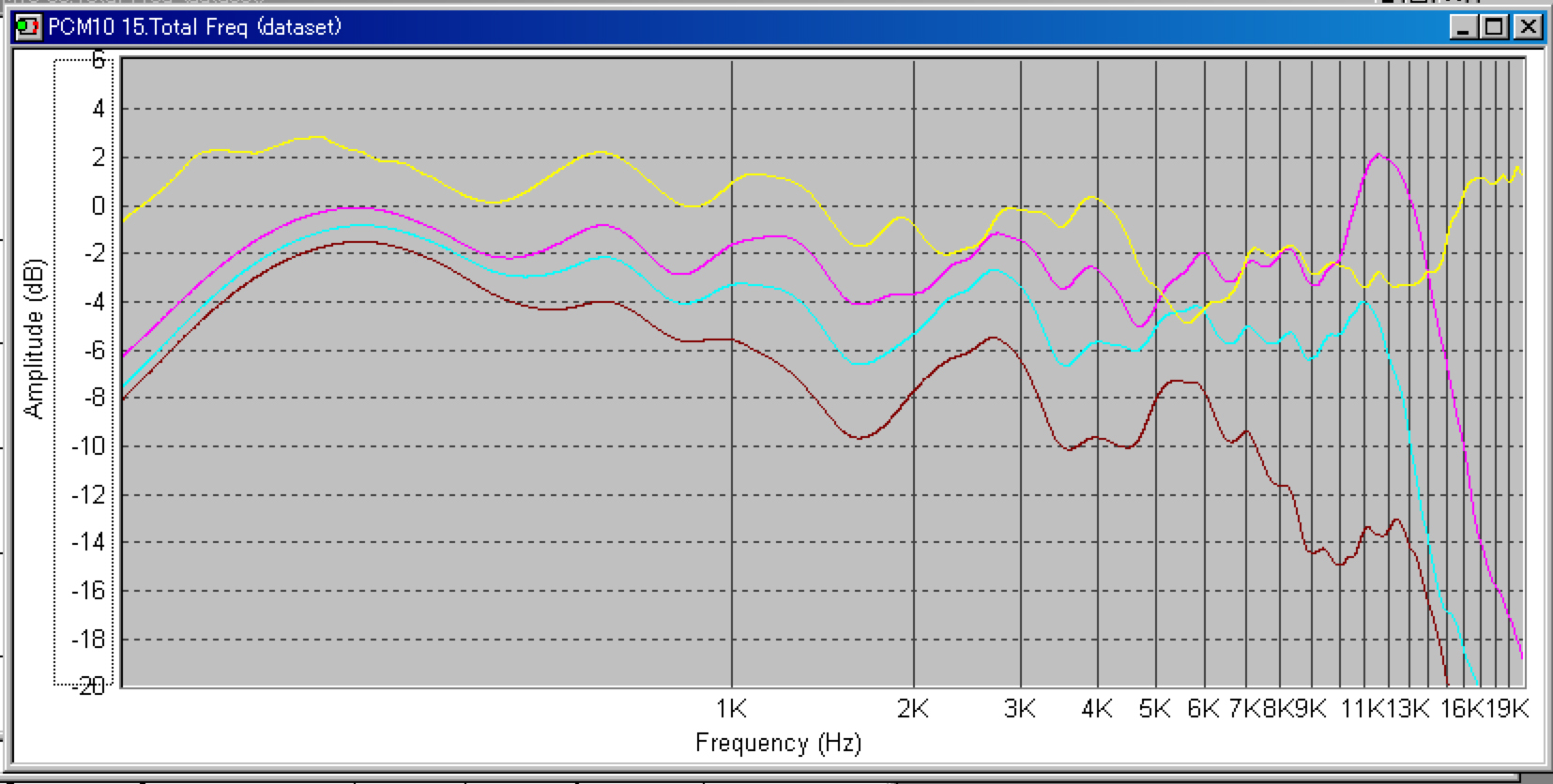

3枚目は0度特性に1/3octアベレージング、
4枚目は0-15-30-45度特性に1/3octアベレージングです。
どっちがいいかは…
notch filterありでは、肩特性は改善するかわりに5kHz以上ではインピーダンス上昇が抑えられてしまうため、遮断特性が悪化するとともに全体の合成インピーダンスも少し厳しくなりそうです。
うーん、ヒアリングでウーファーの癖を感じるようであれば追加、でしょうか。

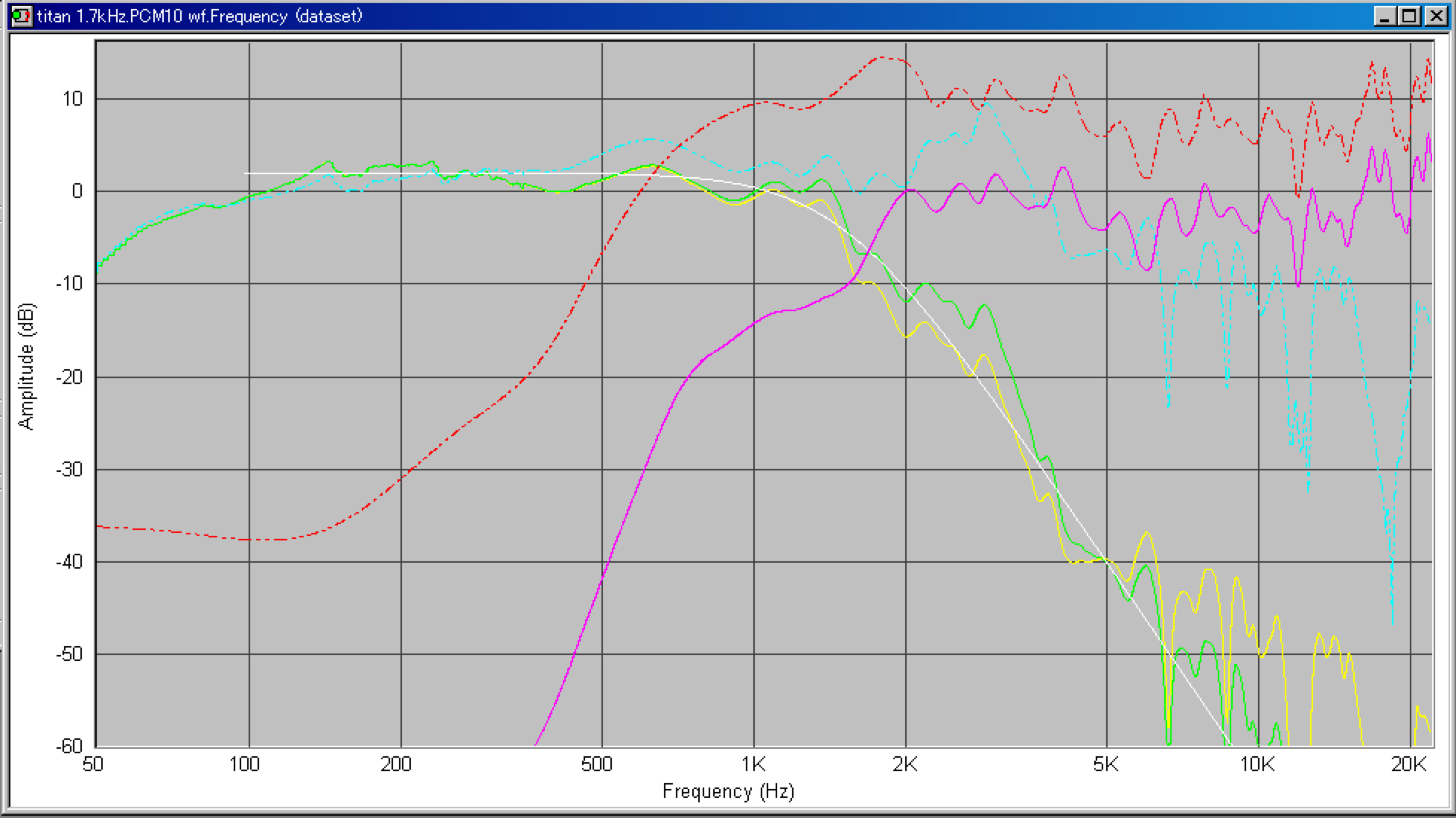

ツィーター、ウーファーの裸特性とnotch filterありなしの比較です。

ウーファーbreak-upはnotch filterありなしで-25/-30dB、
ツィーターf0は-25dBといったところでしょうか。
歪み率などを考慮すると、どちらも理想的には-40dBを目標にしたいところですが、クロス周波数の選択肢的に困難です。

妄想としてはツィーターボイスコイルを変更して、f0:650Hz程度にして800〜1.2kHz程度でクロス、ドームダイアフラムをリングダイアフラムにして高域特性の改善…などでしょうか。
(続)
