分解・洗浄・脱脂

OH=消耗部品の交換。

まずは分解するところから。
ねじがほとんどイカレてる。ステンねじに交換して行きましょう。
セレクターの延長シャフトと接続金具が錆び錆び。交換。

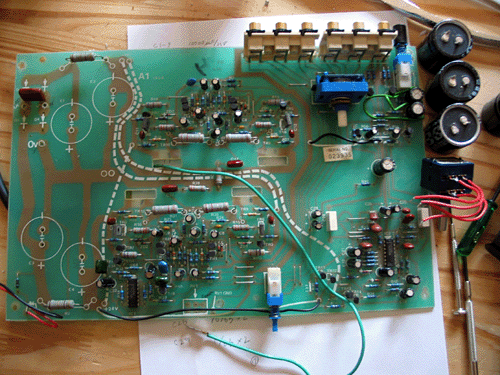

無事に基盤を剥離。
案の定、電解コンデンサはオシャカ。
完全に頭が浮いてます。全部交換。

Diも足が焦げてる。
周囲の基盤もちょっと色が焼けてる。
SBDかFRDに交換。

半田は全部やり直し
TRの放熱シートも交換。
ボリュームも…劣化してるだろうなぁ。
ガリが出たボリュームは洗浄してもまたすぐ出るから、交換。

音質的改善のために、RCA入力ジャックも交換したいけど、
まだ金メッキも生きてるし、予算的に保留。
現代SPケーブルの使用をまったく考えてないSP端子、交換。
なによりもSP保護リレーもないのに、全ての端子の幅が狭すぎる。危険。
配線材などは…まぁ、おいおいで。

そしてなによりもこの構造!
冷却とか考えてねー。
エアフローが取れるようにシャーシは加工していかなくっちゃね。
今回のご要望は『長く使えるように』なんで^^;

さーて。
見積もり作らなあかん。。。

[PR]
# by tetsu_mod | 2007-05-12 10:06 | オーディオ | Comments(0)

ディスプレイ新調

片付けしてたら、やっぱりCRTがでかいなー、と思ってたところ。
DELLでGW特別割引してたんで、思わずぽちぽちっと^^;

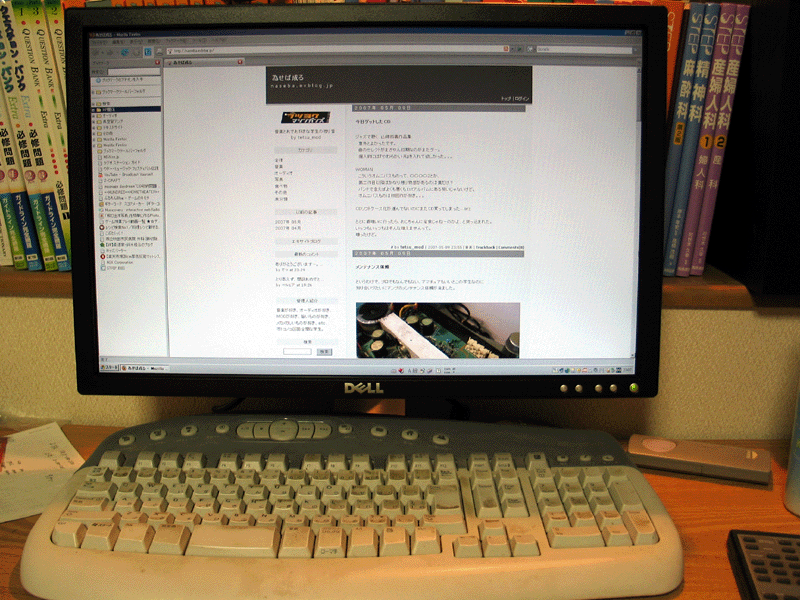

E207WFP 20インチワイド 1680*1050


いやー!ワイドモニタって素晴らしい!
ラッキーなことにドット抜けとかもなさそうだし。
画質は…まぁ、NANAOのCRTの最終型と比べたらいかんか^^;
手持ちのRADEON 9600XT 256MBのビデオカードも
ドライバーアップデートで無事にワイドモニタにも対応できたし(購入前に確認しろってw)

で、片付き具合は?

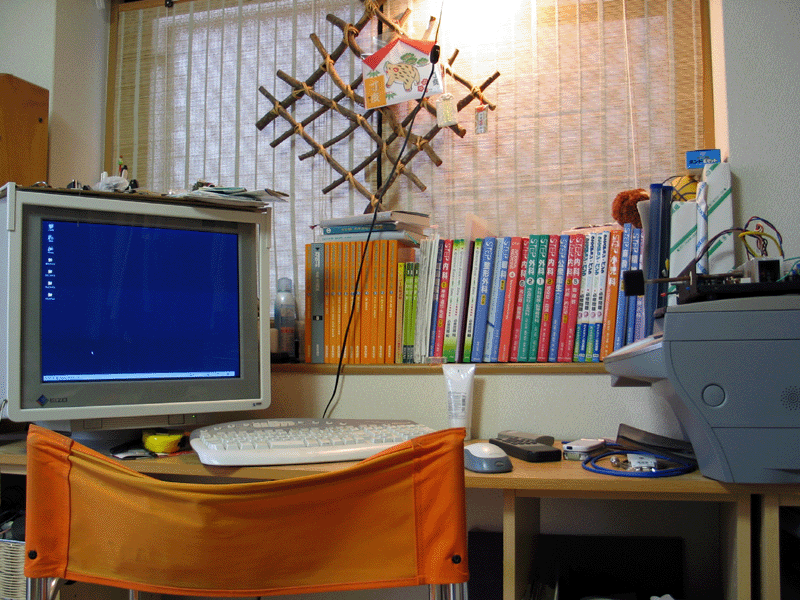

before

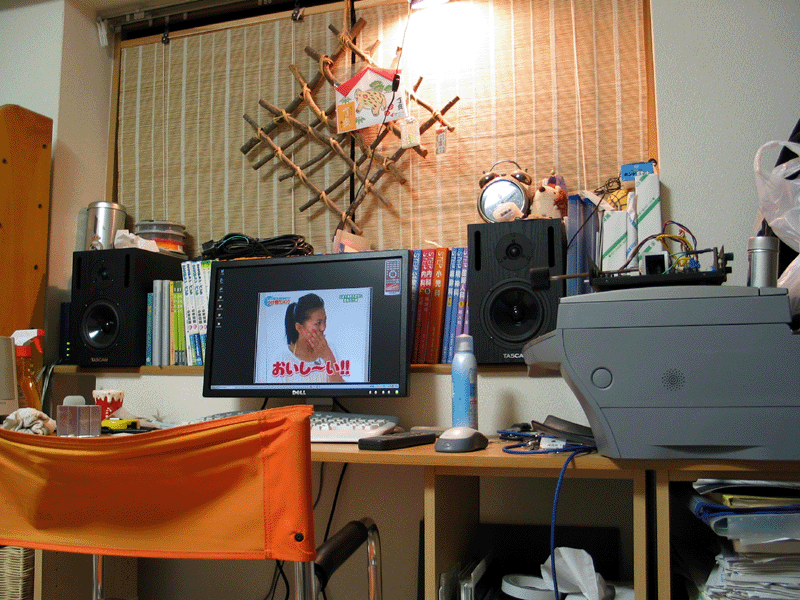

after


思ったよりもはるかに早く来ちゃった(オーダーから僅か三日!)んで、

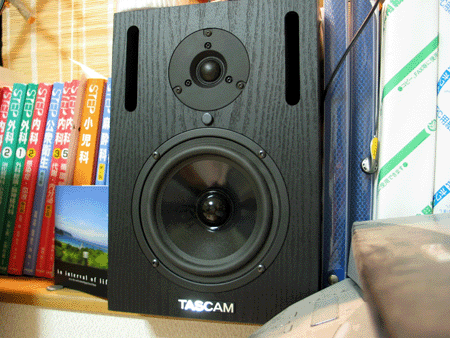

まだタスカムのパワードSPのコネクタケーブル作ってなかったり^^;
というわけでまた近日中にYさんとこ行って、

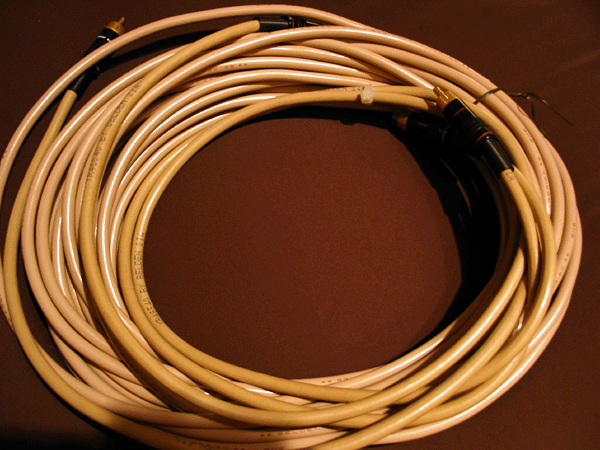

モガミのラインケーブルを譲ってもらわなくっちゃ☆
[PR]
# by tetsu_mod | 2007-05-10 23:20 | その他 | Comments(0)

今日ゲットしたCD

ジャズで聴く 山崎将義作品集
 意外とよかったです。
 曲のセレクトがまさやん初期なのがまたグー。
 個人的には『やわらかい月』を入れて欲しかった。。。

WOMAN
 こういうオムニバスものって、〇〇〇〇2とか、
 第二作目以降はかなり残り物感があるのは僕だけ?
 バンドで言えばよくも悪くも1stアルバムにある勢いじゃないけど。
 オムニバスものは初回作が好き。。。

CDソフトケース化が進んでないのにまたCD買ってしまった…orz

ととに飯喰いに行ったら、おじちゃんに定食じゃねーのかよ、と突っ込まれた。
いっつもいっつもはそんな喰えませんって。
喰ったけど。

[PR]
# by tetsu_mod | 2007-05-09 23:55 | 音楽 | Comments(0)

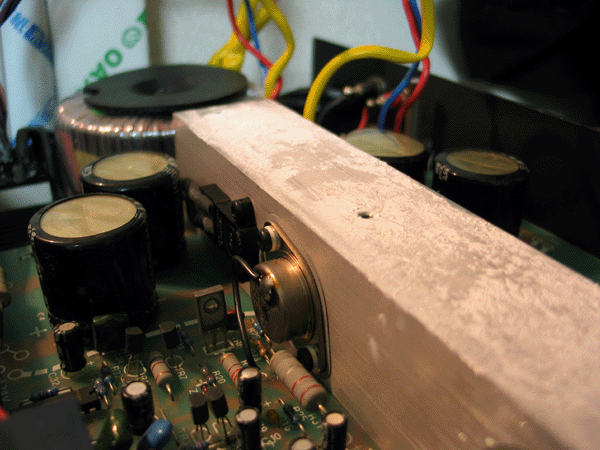

メンテナンス依頼

というわけで、プロでもなんでもない、アマチュアもいいとこの学生なのに
知り合いづたいにアンプのメンテナンス依頼が来ました。

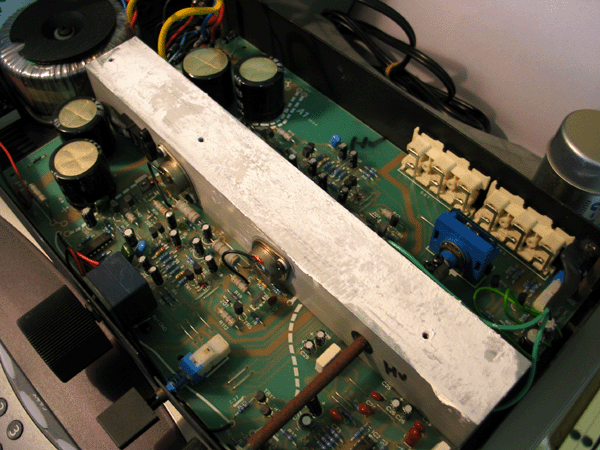

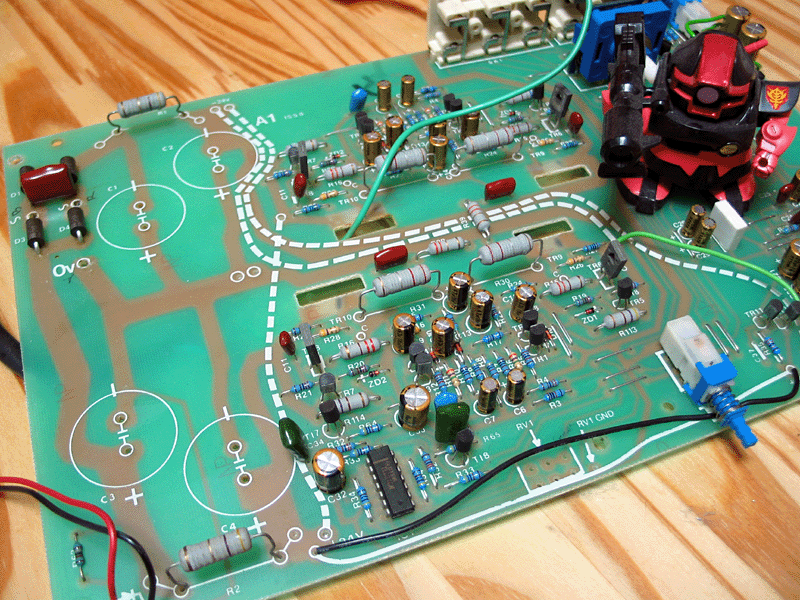

って早速ハラワタ画像かいッッッ!!!(笑)
モノはMUSICAL FIDELITYのA1。
古いアンプだなー。
放熱性とか安全性とか全ッ然考えてない設計。
まぁ、音がよけりゃええんかもしれんが。。。

とりあえず、合間合間に時間を見つけてちょこちょことメンテしていこうと思います。
とりあえず、ケミコン全交換からかな?



もう、完全に寿命迎えちゃってるもんね^^;
動作確認は取れてるみたいなんで、まぁ楽しみながら行きましょうか。
[PR]
# by tetsu_mod | 2007-05-09 20:50 | オーディオ | Comments(0)

配電盤

※資格を持たずに配電盤内部に触れることは大変危険ですし、
 法的に認められません。
 当記事はこれらを勧めるものでは一切なく、
 また参考にされた場合でも一切の責任は負えません。

なーんて書いてるってことは自分でしちまってるってことなんだけどね^^;


はい、我が家というか我が部屋の配電盤。
予備って書いてあるブレーカーが元々使われておらず、現在オーディオ専用。

1.バスバーの撤去
2.ブレーカー取り付け方法の強化
ってなあたりがやったこと。
バスバーったってほんの数センチの銅の打ち抜き板なんだけどね。

なーんてことやってたら。
気をよくしちゃって、保全工業さんにお電話。
対応してくれた技術の人がいい人で。
思わず発注の流れにorz
物欲って。。。

ちなみにエ〇テリ○クの技術の人いわく、
音質的な傾向としては
力感 ← EI/カットコア - WB - トロイダル - Rコア → 繊細感
らしい。もちろん、他にも要因は腐るほどあるし、各々の短所長所を考慮に入れてないから、
コレだけでは一概には言えないんだけどねー。
[PR]
# by tetsu_mod | 2007-05-09 12:16 | オーディオ | Comments(0)

200Vダウントランス

たーくさんは中村のノイズカットトランス購入したし、
DREAMさんもフェアリーのクリーン電源試したりしてるみたいなので、
大掃除ついでに流れに乗ってみました。

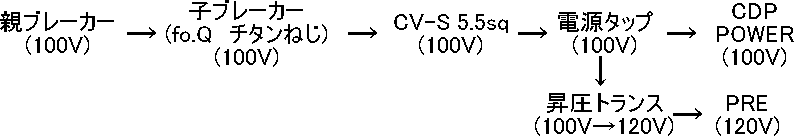

以前の構成。

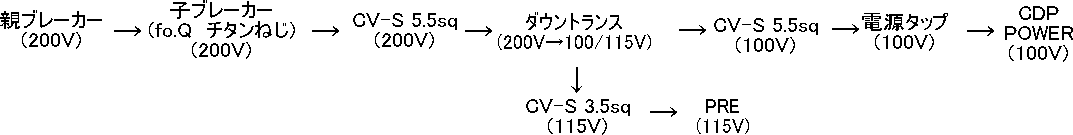

現在の構成。



まぁ、以前から使ってたプリへの供給ラインが、
レビトンのプラグ→ツナミ→ノグチの単巻トランス(一番安いの^^;→SCR→オーグIEC
だったのが
ダウントランス→CV-S3.5sq→オーグIEC
になったあたりが改善点かな?

CV-Sが馴染むまで、効果についてはなんとも言えぬのがねー。
其のうちほぐれるでしょ。
配電盤の中も、雑魚な打ち抜きバスバーじゃなくってちゃんと配線し直したいしね。
ってかする。ただし、全ブレーカー落としちゃうから、日中じゃないとできない^^;

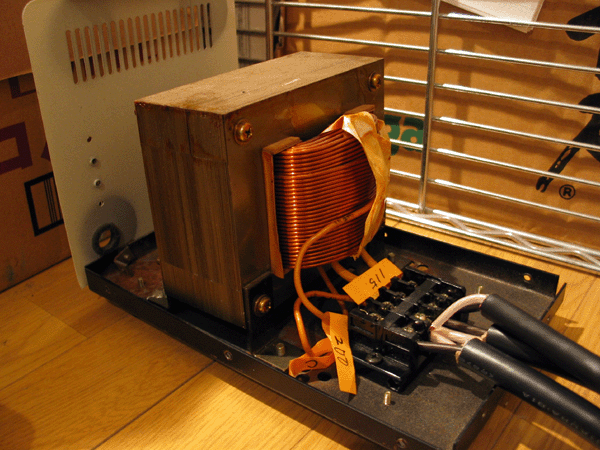

ちなみにトランスですが、一ヶ月ほど前からたーくさんからタダでもらってた、
工業用っぽい単巻ダウントランスです。
100/200V→100/115V 2kVA
本当はプリは120V駆動なんだけどね^^;
ヒーター電圧は余裕ありそうだったんで、フィラメント電圧降下は~、
まぁ。。。 えっかぁ、とりあえずはw

其のうち、WBトランスにでも特注しましょうかね。
しっかし、大掃除で腰痛ですTT
