Project NS-10M(6)

背板もなく、吸音材もなく、測定用スタンドもなく他のスピーカーの上に積んだ状態ですが、素性を知るべく測定にかけてみます。

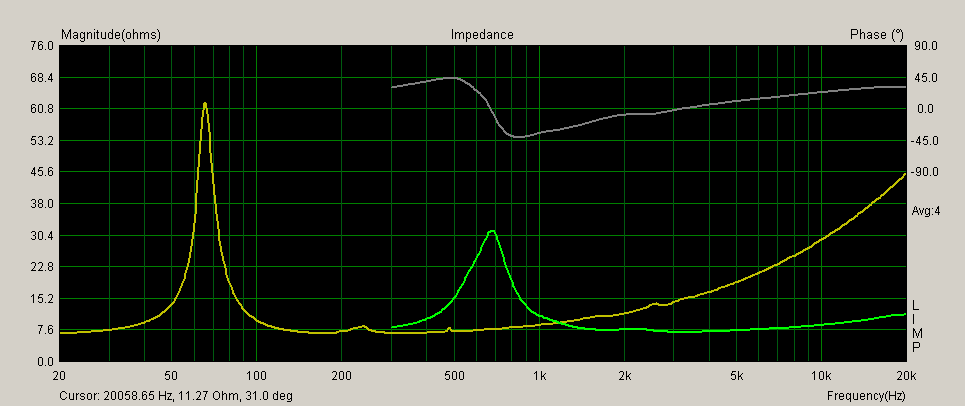

インピーダンス
吸音材がないので、ウーファーのインピーダンスカーブはがったがたです。

苦労して加工した段付きバッフルの効果ですが、期待していた波形が見えて一安心です。

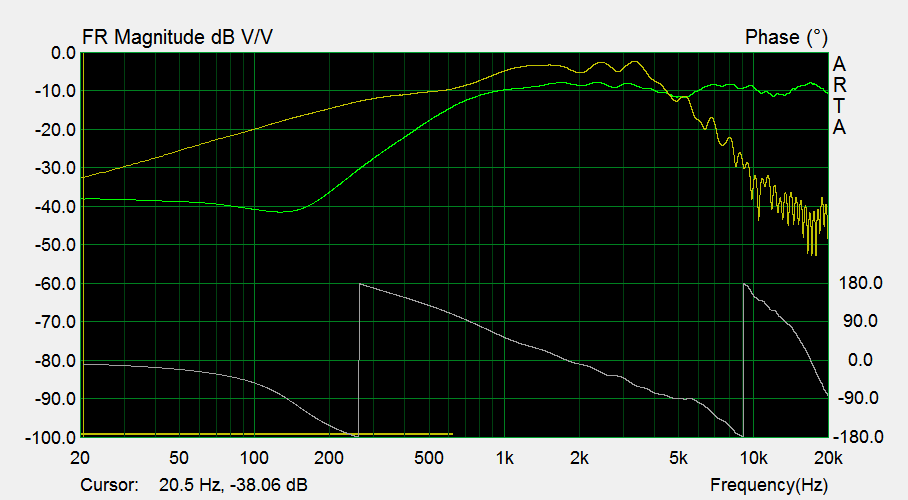

軸上周波数特性です。
スタンドを製作中ですので、反射波が多いデータです。
さて、今回はwaveguideは使わないものの、ツィーターとウーファーの軸外特性を考慮したクロスオーバーを組むことが目標です。そこで、回転台を用いて、±90度まで15度刻みで水平軸外特性を13点取ってみました。

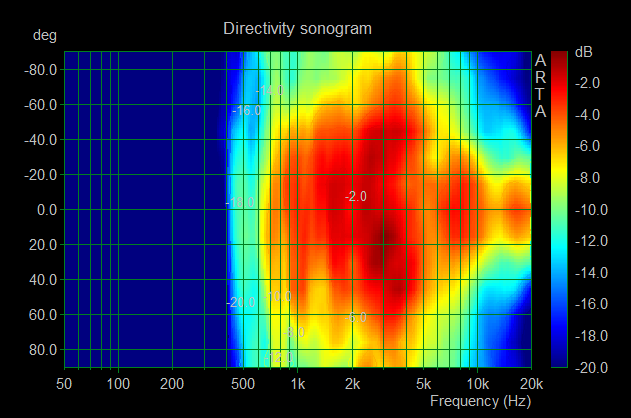

ツィーター(軸上ノーマライズなし)

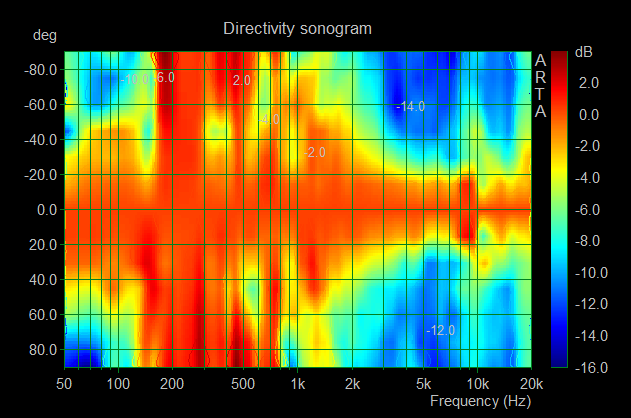

ウーファー(軸上ノーマライズあり)
最終的にはフラットを目指すのでノーマライズをかけて軸外指向性を検討したいと思います。
ツィーターは吊るしでもかなりフラットになっていますので、ノーマライズなしです。

純正では2kHzクロスですが、特性をみるだに1.5kHz〜1.6kHzでクロスさせれば±40度ぐらいまで揃うでしょうか?
また、テンモニはツィーターを飛ばしてしまうと聞きますので、LCR notchの挿入は必要そうです。

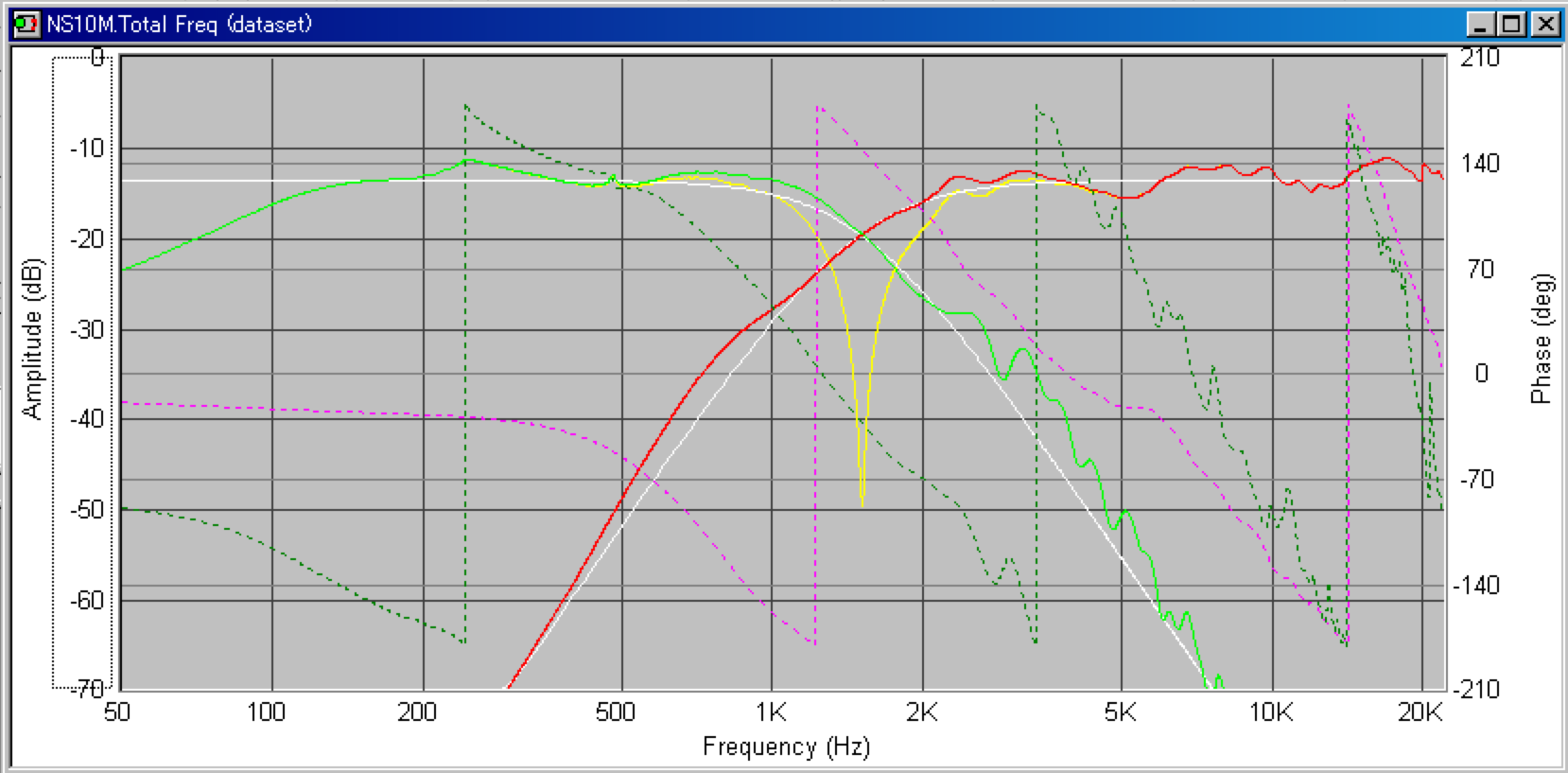

そんなことを思いながら、仮測定データでシミュレーションしてみました。


段付きバッフルの恩恵か、あっさりとreverse nullが出ます。
さて、仮測定に手応えは得ましたが、やはり背板を閉めて吸音材を入れて塗装してから、本測定をしないと設計にはいたらなさそうです。背板を閉めてしまうと、クロスオーバーの固定が難しくなりますが、やむをえません。

木工作業に戻ります。

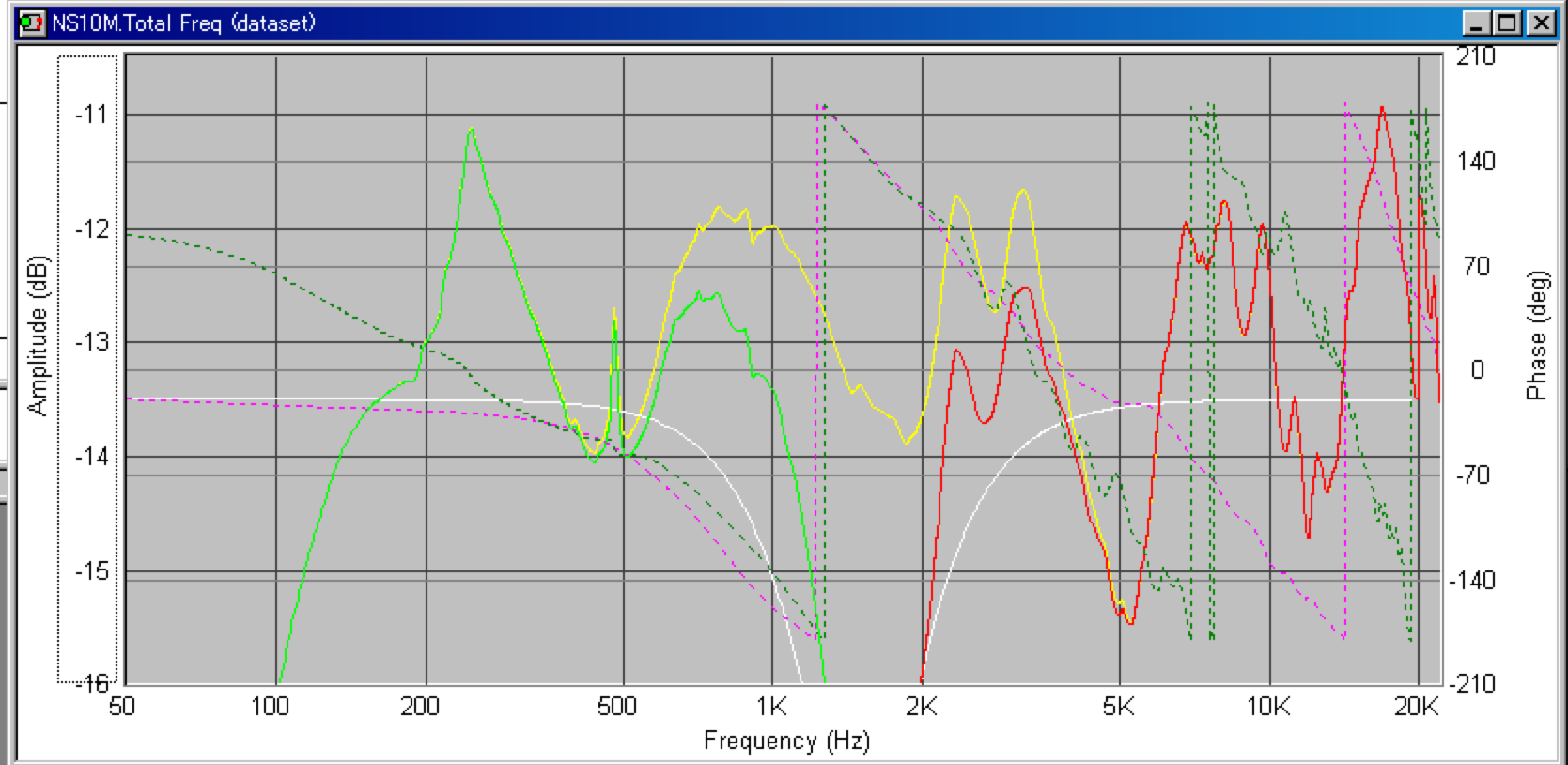

<追記>
>苦労して加工した段付きバッフルの効果
の部分です。

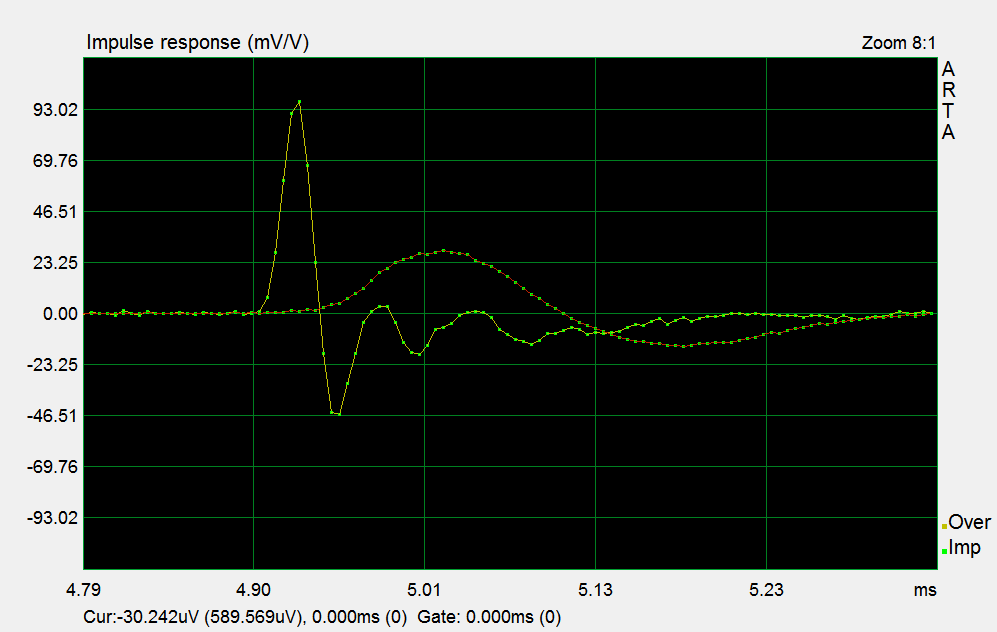

(before)

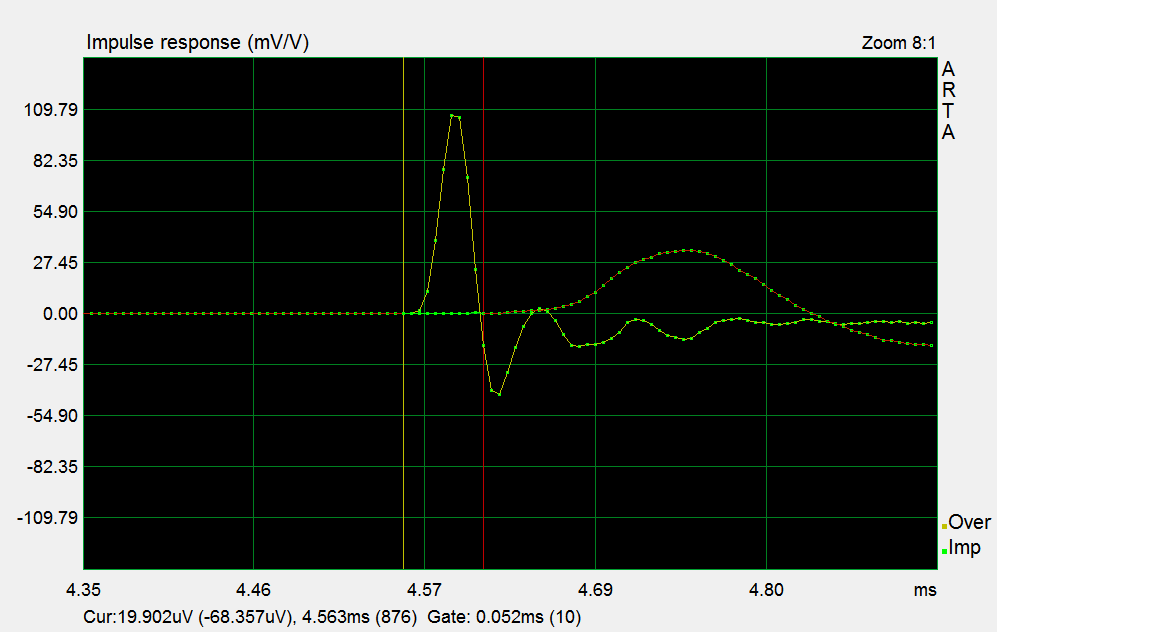

(after)

伝わるでしょうか.....


[PR]
by tetsu_mod | 2017-10-28 19:18 | オーディオ | Comments(2)

Project NS-10M(5)

ゆっくりですが進んでいます。


面取りと座繰りは手加工でするもんじゃないですね...
ついでに一部の段落ちを電動カンナで... と思ったら使いこなせず、
ガタガタにしてしまいパテ作業が余計に長くなるオチに...
素人らしく手加工してれば良かったです。


背板も固定できる状態になりましたが、
閉めてしまうとネットワークの設置が大変なので、
先に仮固定で測定してみるか、どうするか悩みどころです。


[PR]
by tetsu_mod | 2017-10-22 22:47 | オーディオ | Comments(2)

枝豆

いただきものです。
大好きな枝豆です。



茹でではなく、鉄腕DASH(大好き)で紹介されていたホイル焼きにしてみました。
濃厚.... 美味しぃぃぃいいいいいい。
贅沢な品でした、ありがとうございましたm(_ _)m


[PR]
by tetsu_mod | 2017-10-22 17:26 | その他 | Comments(0)

Nさん宅、288B

Nさんが新たにALTEC 288Bドライバーを入手されたので、拝見させていただきました。288B+805hornです。


2.8inch, 24ohm, 115.2dBの勇姿です。以前つかっていた802Dドライバーが小さく見えます。


歪率もよくコントロールされています。


微調整の結果、綺麗なreverse nullも出てきました。


しかし2.8inchドライバーともなると高域はさすがに窮屈で、4.5kHz -12dB/octでローパスになっています。
Nさんはさらに、ツィーターの追加や、クロス周波数の追い込みを予定されていました。
確かに3way化されてからが本領発揮でしょうか。
今日はありがとうございました、また次の展開が楽しみです。
