前回の追記
Spliceなしでは見辛いので、作製しました。

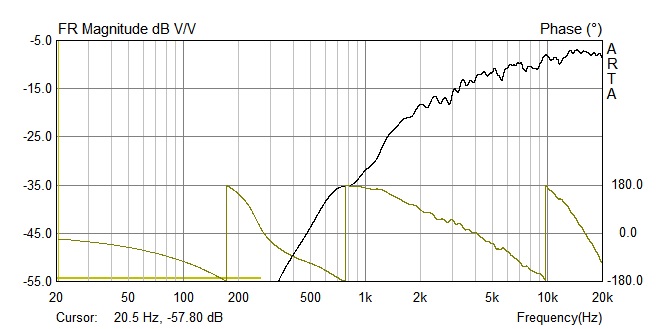

正相 1m


逆相 1m


ヒドい特性ですね(笑)


さて、ここから本題。
前回、Single測定で、自作ネットワークでのtwの測定をしてみました。
そこで、カタログでのf特性/インピーダンスを元に
自作ネットワークをシミュレートして比較してみました。

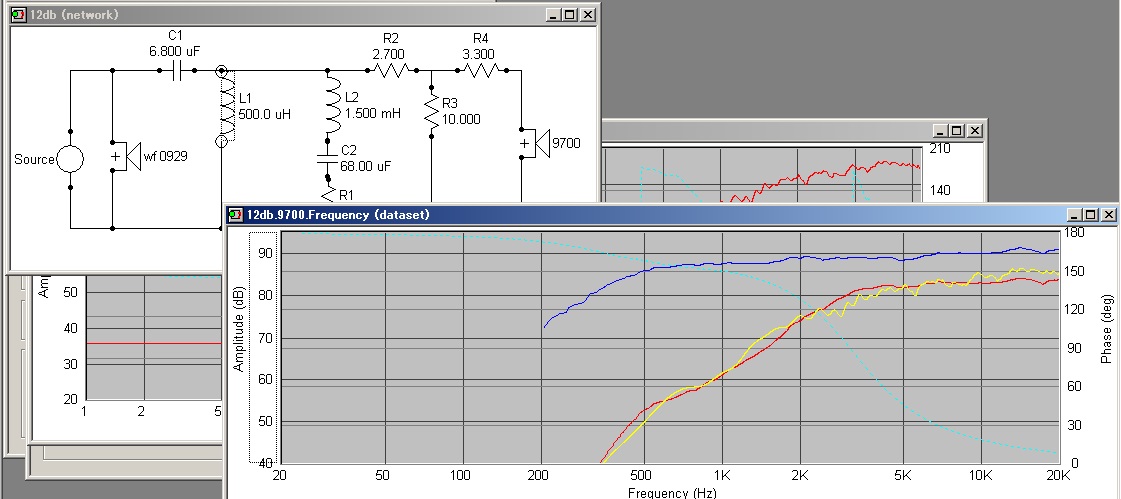

青:カタログスペック裸(+7dB)
赤:カタログスペック+ネットワークシミュレーション
黄:実測

カタログスペックとツィーターの個体差、
ECM8000マイクの個体問題、などから
もっとヒドい違いが出るかと思いましたが、
この結果には概ね満足です。

気をよくしたので、おしまいに
このデータを元にLR4ネットワークもシミュレートしました。

正相

逆相


〜Single測定モードここまで〜
