Project NS-10M(3)

純正箱を用いて、ツィーター・ウーファーのインパルスレスポンスを測定しました。

時間的解像度を高めるために192kHzで測定しています。
距離にして、15.98mm〜17.68mm程度のAcoustic offsetがみられます。
ウーファーフレームを座繰ることを考えると、サブバッフルは21mmが良さそうです。

NS-10Mのウーファーに21mm MDFはオーバーな気もしますが、厚くてデメリットもないでしょう。

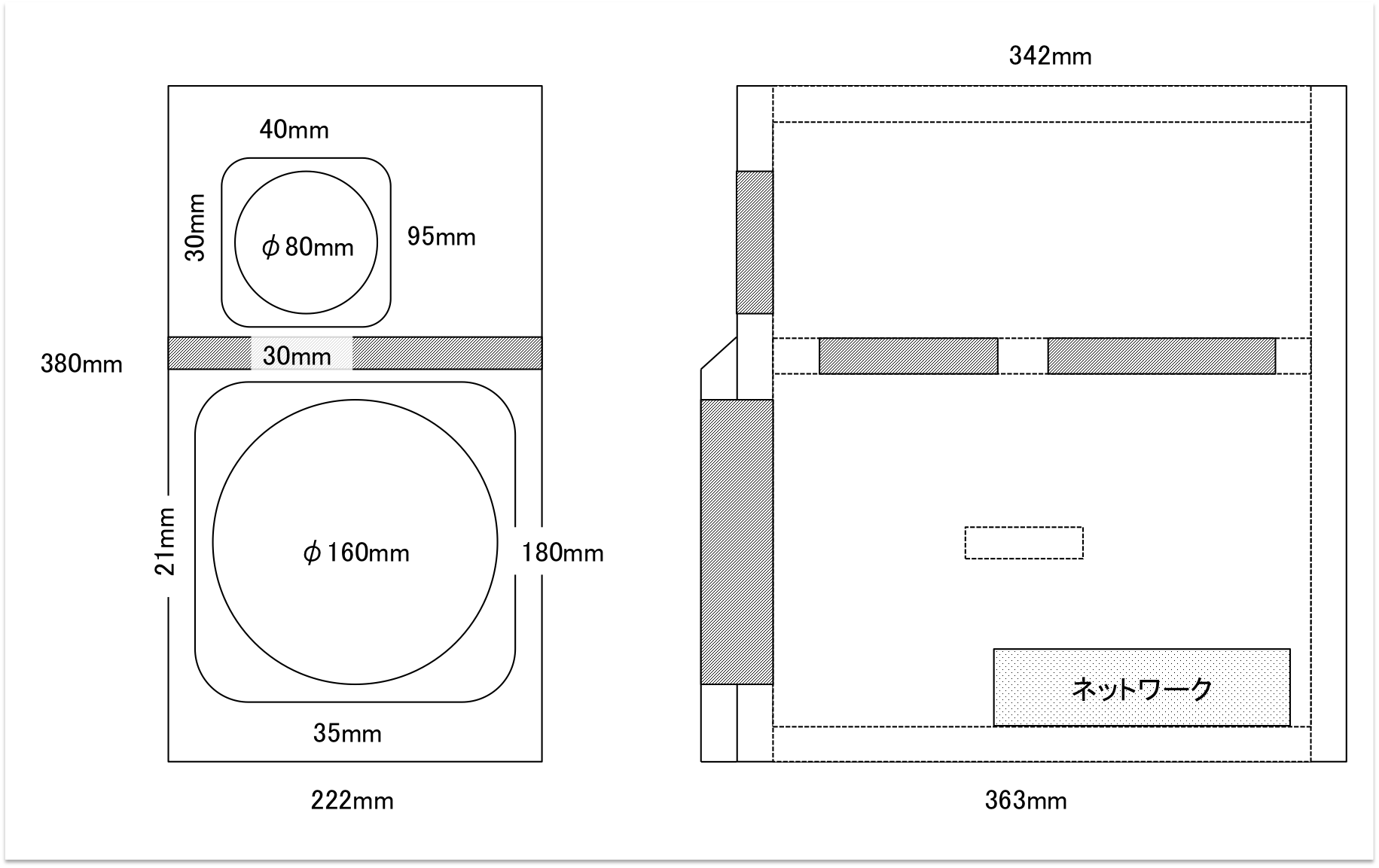

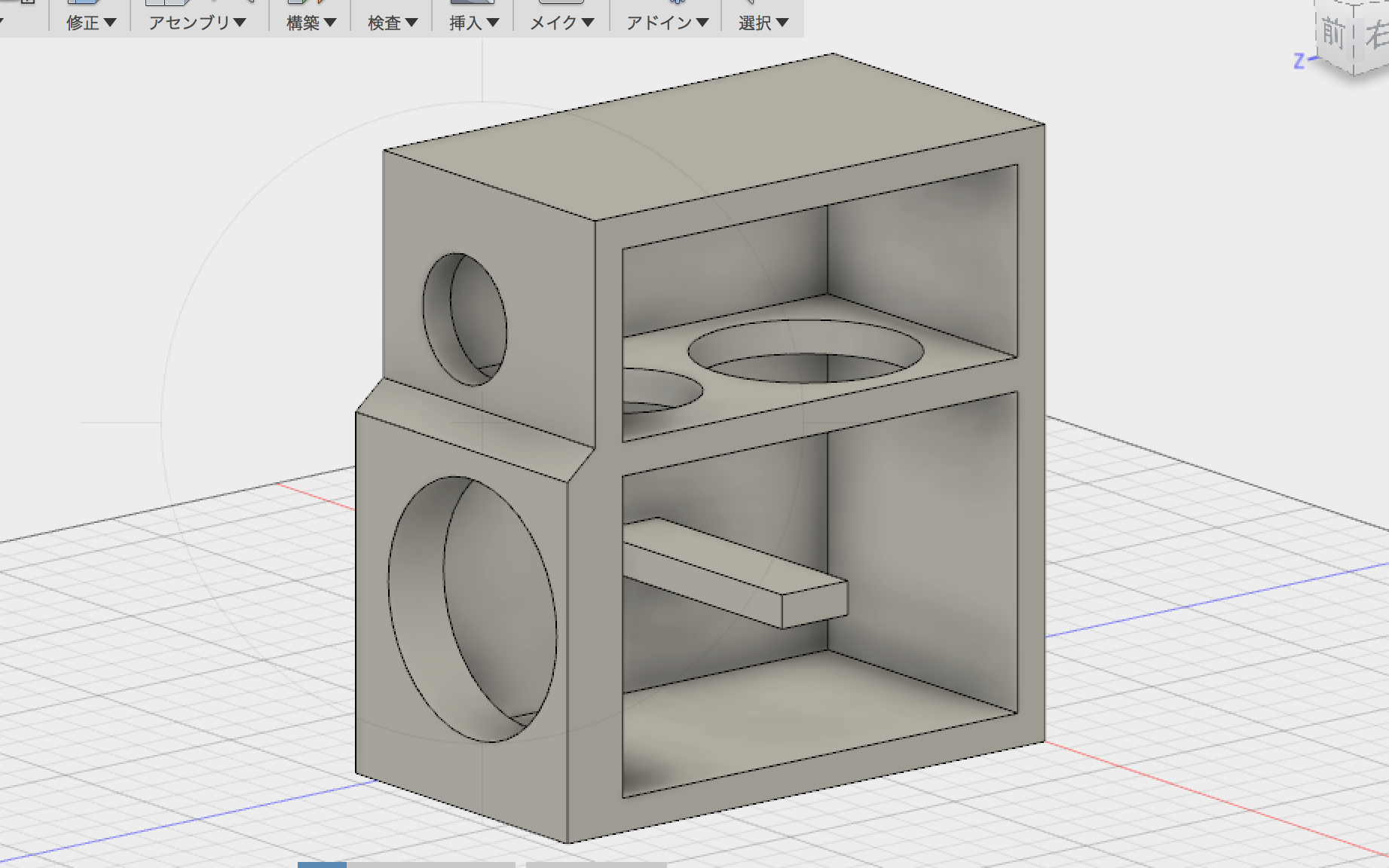

バッフルサイズ、真正面の配置はオリジナルを尊重しながら、
容積アップとAcoustic offsetの是正を満たすデザインを検討中です。
