オフ会前にやったこと。(1)

オフ会前だから調整した、というわけではないのですが...
備忘録を兼ねて自分がした調整を。

SP位置は、最終的にEQを併用することを前提に、結構壁に近いセッティングにしています。
(参考:http://otaritec.co.jp/products/genelec/faq/acoustical/not-enough-bass/index.html)

で、その状態での試聴位置でのLch impulse responceがこれです。


クロスオーバー設計の際の疑似無響音室測定と違って、反射波出まくりです。

これを適当なgateで区切って測定するのですが、まずこのgate設定が悩ましいです。

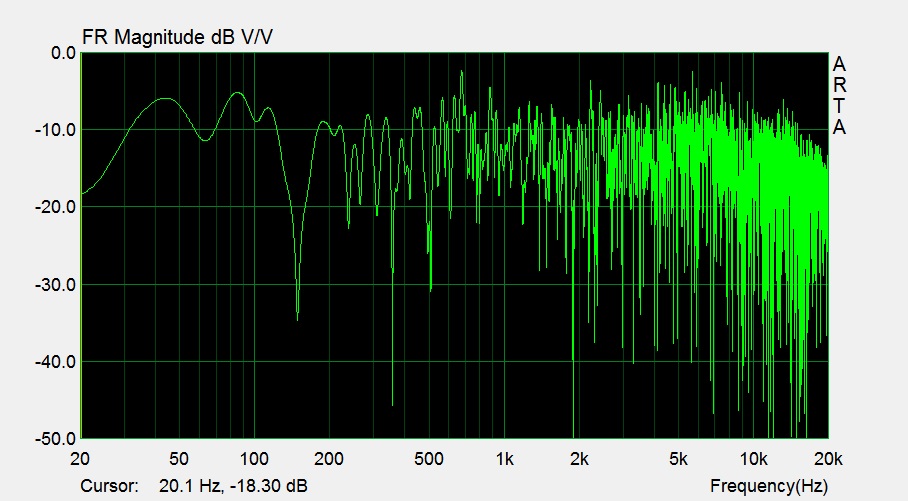

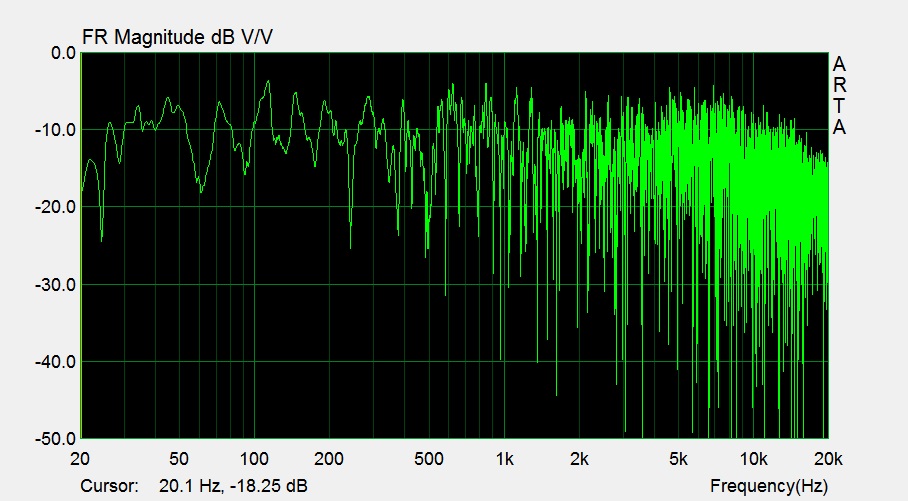

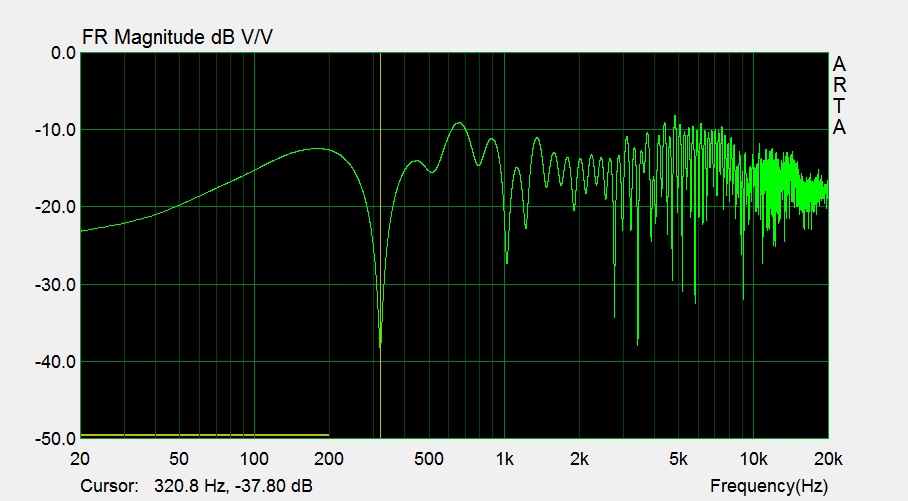

Rch 5msec unsmooth

Rch 50msec unsmooth

Rch 500msec unsmooth

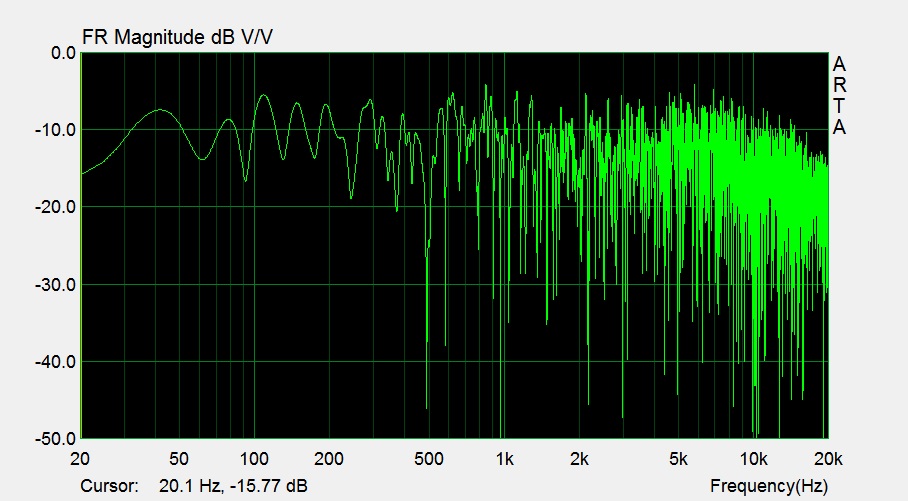

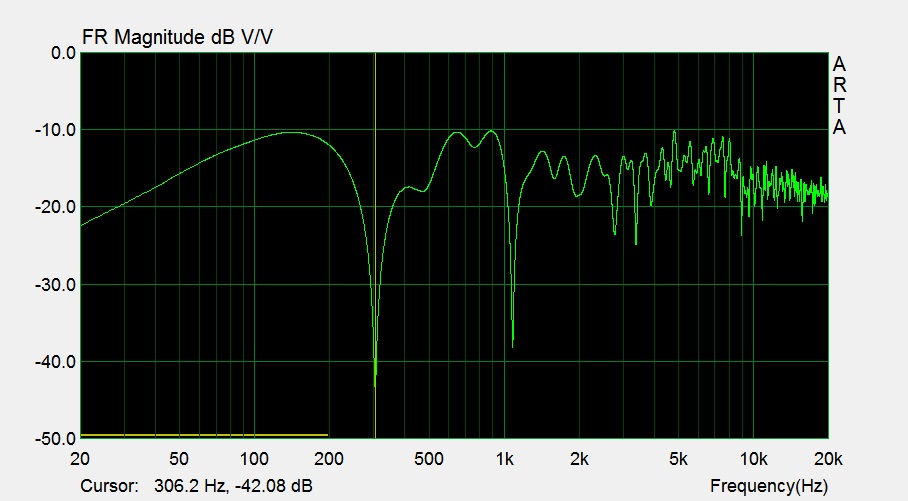

Lch 5msec unsmooth

Lch 50msec unsmooth

Lch 500msec unsmooth


R/L ch の 5,50,500msec gateの波形です。
マイクセッティングは試聴位置1pointで無指向性マイクを上向きに設置、測定波形はswept tone、すべて4回averageです。これはGenelec社のGLMシステムの測定方法を模してみました。あちらはswept toneの1回測定ですが...
unsmootheですので見辛いと思いますが、200Hz以下の補正を目的とするので特に問題はないです。
全体の傾向を見る際には、より低域ほどsmoothnessをかけないorゆるく、高域ほどsmoothnessをかけるほうが分かりやすいようです。
(例   低域 <- unsmoothe - 1/48oct - 1/24 oct - 1/12oct - 1/6oct - 1/3oct -> 高域)



REW(Room EQ wizard)でも測定してみました。

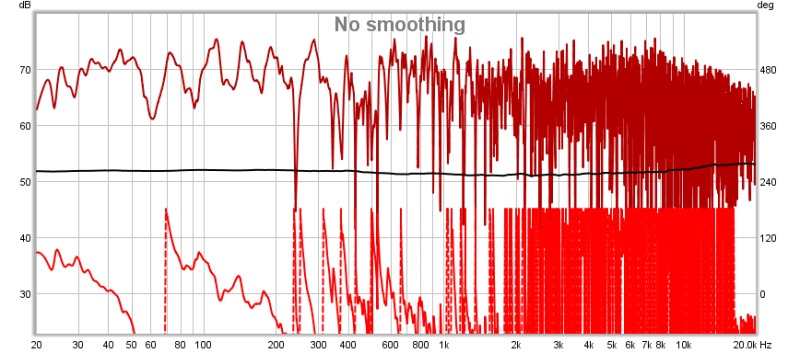

Lch SPL, phase

当たり前ですが、同じカーブです。

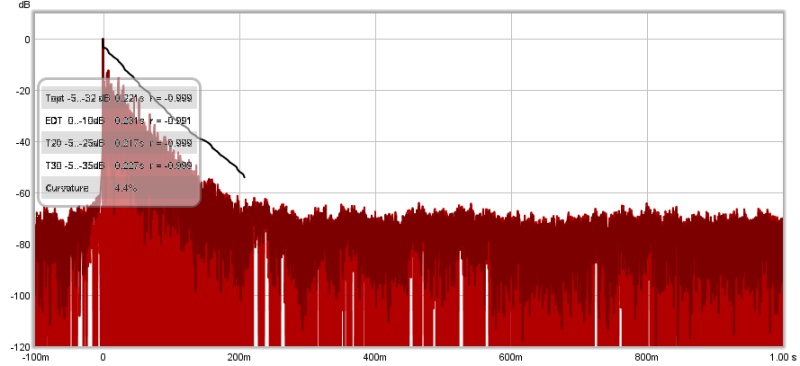

Lch IR response

どうも拙宅の環境・音量では、gate timeのlong側は200msec程度で良さそうです。

他にもREWはいろんな機能・測定が付いていて楽しめそうです。
Lch distotion

Lch Spectram

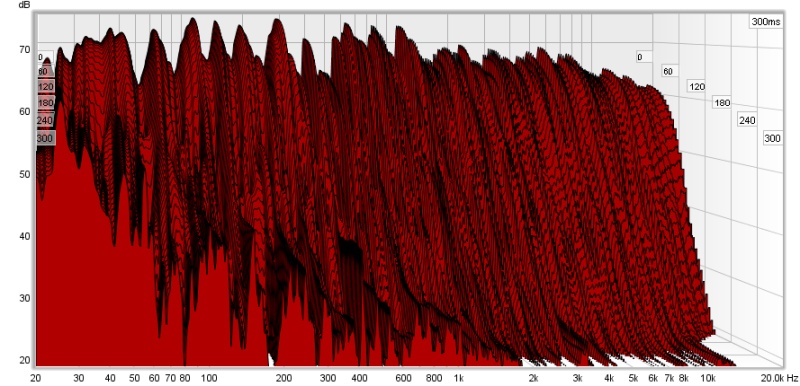

Lch water fall


これらの各種パラメーターの測定を見ながら、調整をしていきます。
若輩者には、歴戦の勘やコツどころといった経験値がないので、こういった補助器具はとても助かります。

長くなってきたので、分けます。
