PCM-10(29)

手持ちのパーツを漁ってみたところ、なぜかなんでか、使えそうな値のものがちらほらあります。
そこで、微調整してみた結果がこれです。

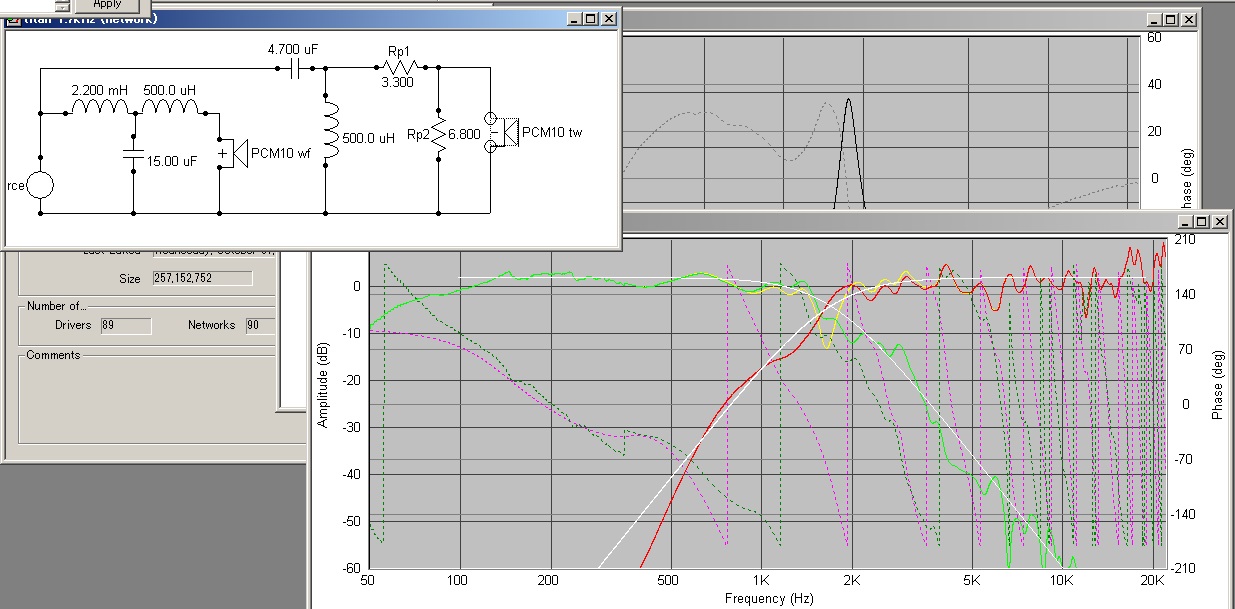

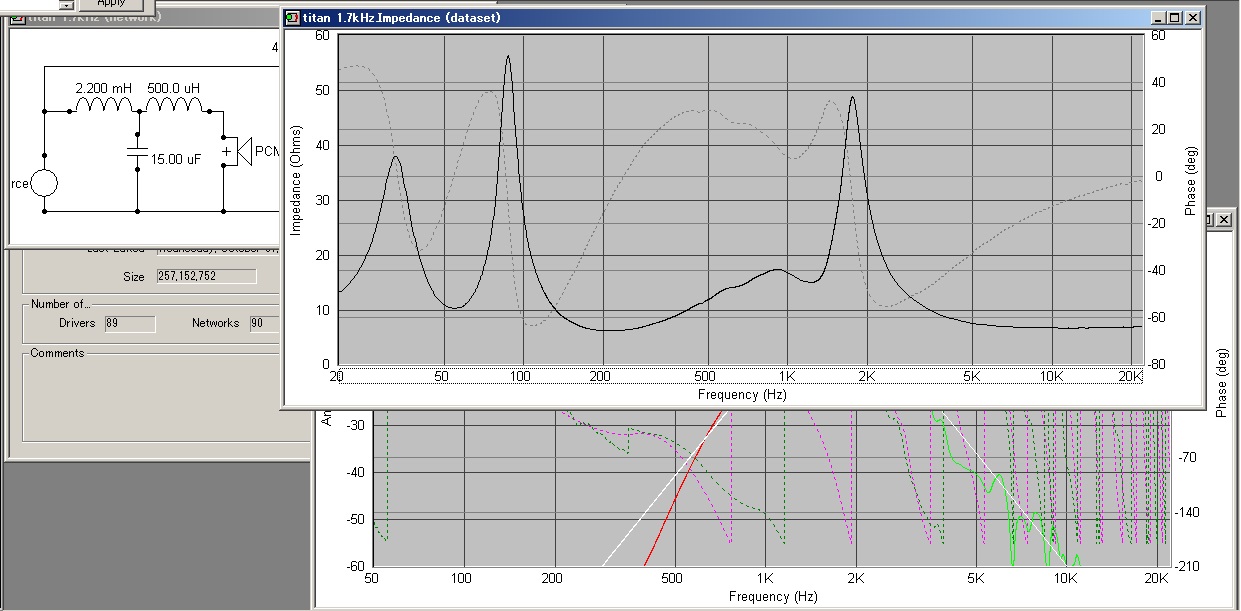

ver.29.1



これならば、2.2mHのコイルを購入するだけで、あとは手持ちのパーツで組めます。

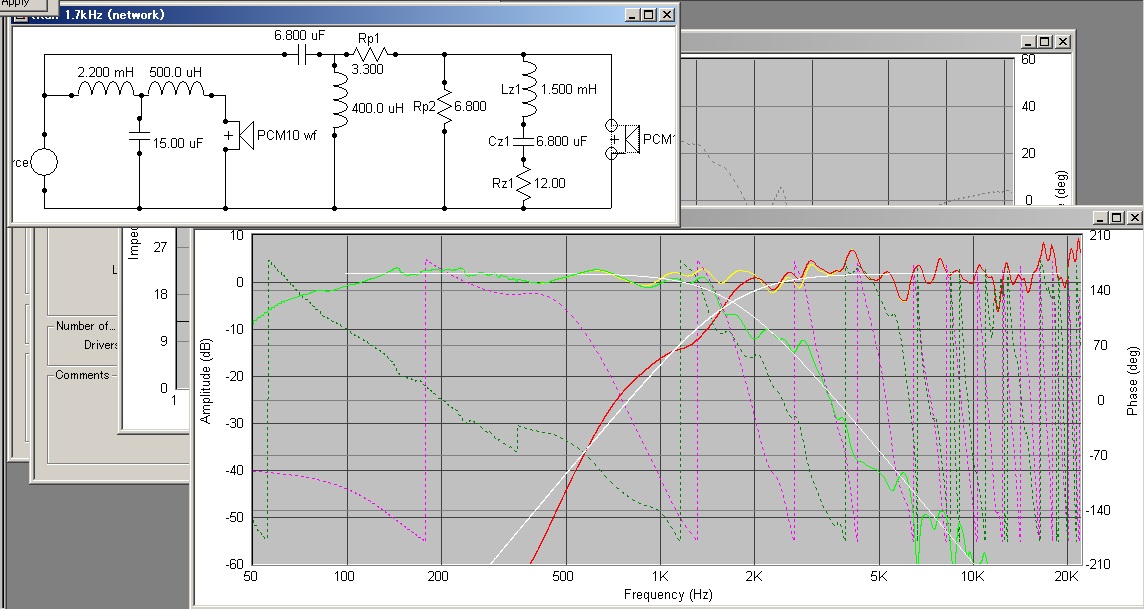

また、ツィーターに1.7kHzのnotch filterを組んだ結果がこれです。
ver.29.2



こちらは2.2mHのコイル以外にも多少はパーツを買う必要があります。

まずはver.29.1で組んでみて、ツィーターの動作をみてから判断しようかと思います。
そこで、2.2mHのコイルだけ買ってみることにします。
