クロスオーバー-93

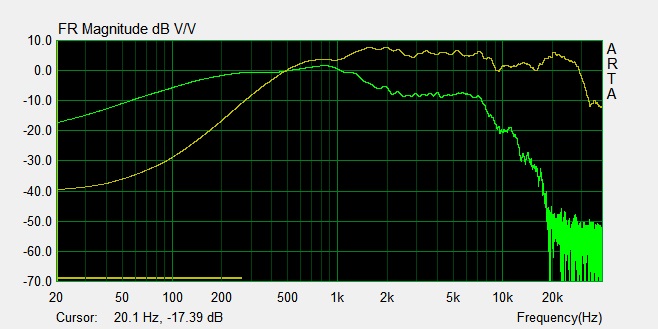

20kHz以上はマイク(NTi audio M4260)の校正範囲外ですが、一応測定してみました。

スーパーツィーターまでを含めた周波数領域の校正には、Earthworks M50が必要になるのかもしれませんね…

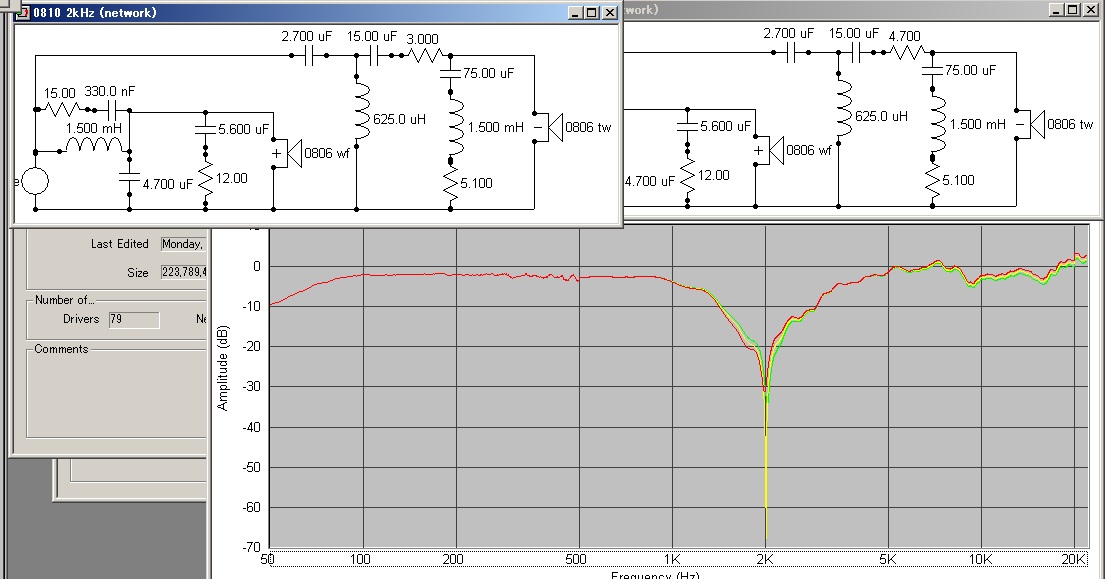

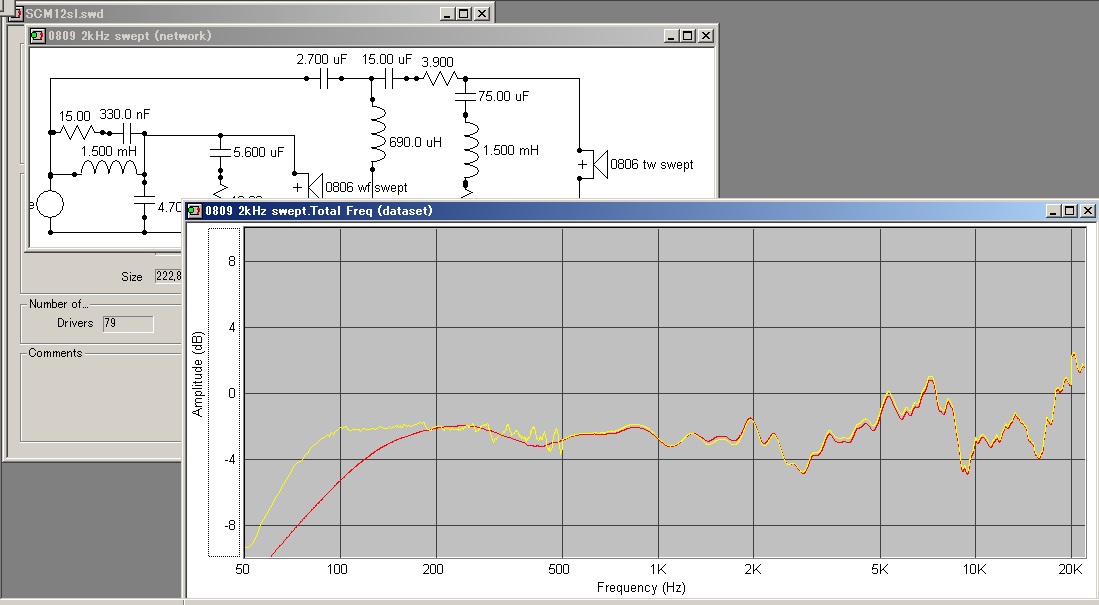

昨日のクロスオーバーで、2ch mode sweptでの測定データでreverse nullが崩れるのを、Lの値で調整してみました。


が、reverse nullの頂点が低域方向へシフトしてしまいます。
いずれにせよ、0.68mHのコイルを購入して、インダクタンス・周波数特性を測定しながらほどいて調整が必要そうです。

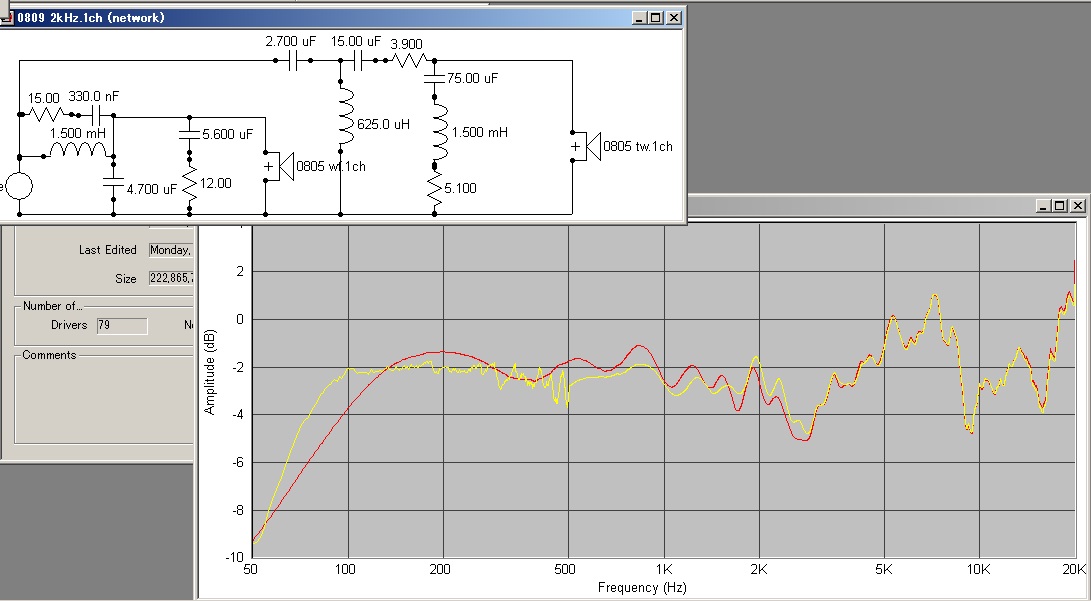

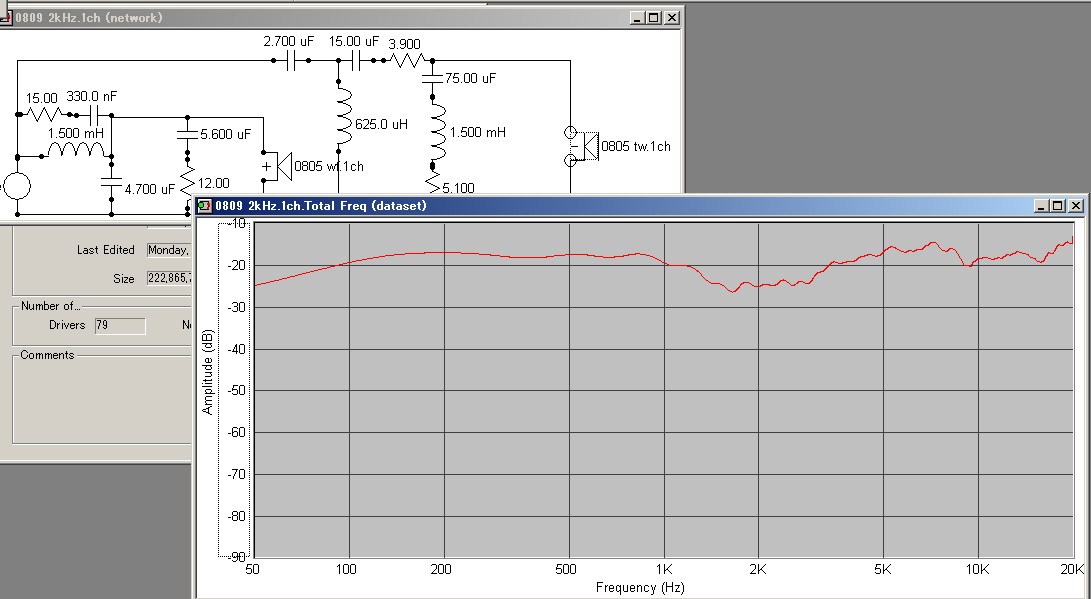

一方、1ch modeでの測定データでは、reverse nullはほとんど見えません。


これは前述の検討通り、2ch mode測定データを信じようと思います。

最後に、ツィーターの能率調整用の抵抗で高域の調整ができるか、です。


3.9Ωで設計してきましたが、3.0Ω・4.7Ωにすると±0.7dBの調整ができそうです。
また、reverse nullもなんとか許容範囲内になりそうです。

さて、そろそろ検討は終了してもよさそうかな?
