クロスオーバー-92

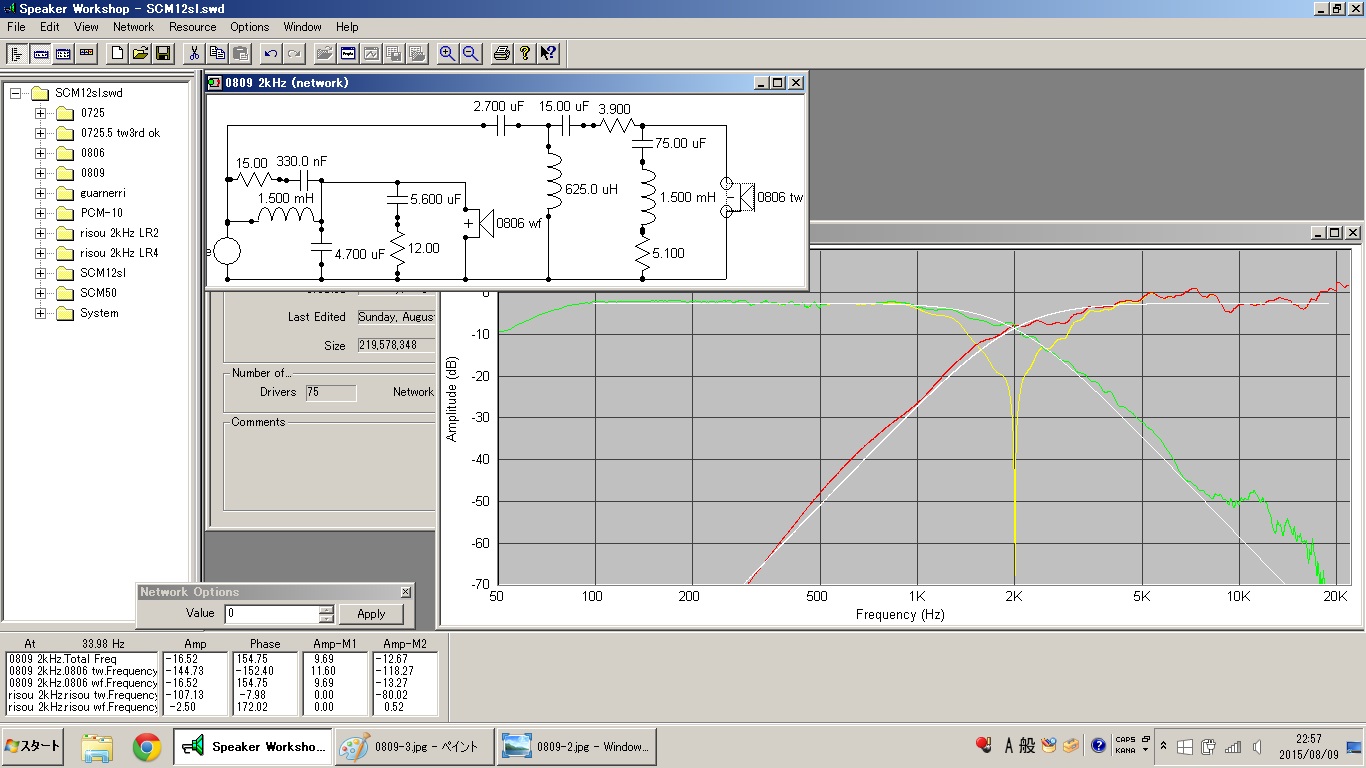

2ch mode pink noiseデータで格闘してみた結果がこちらです。


周波数特性は、+2.5db/-2dBに入ってそうです。

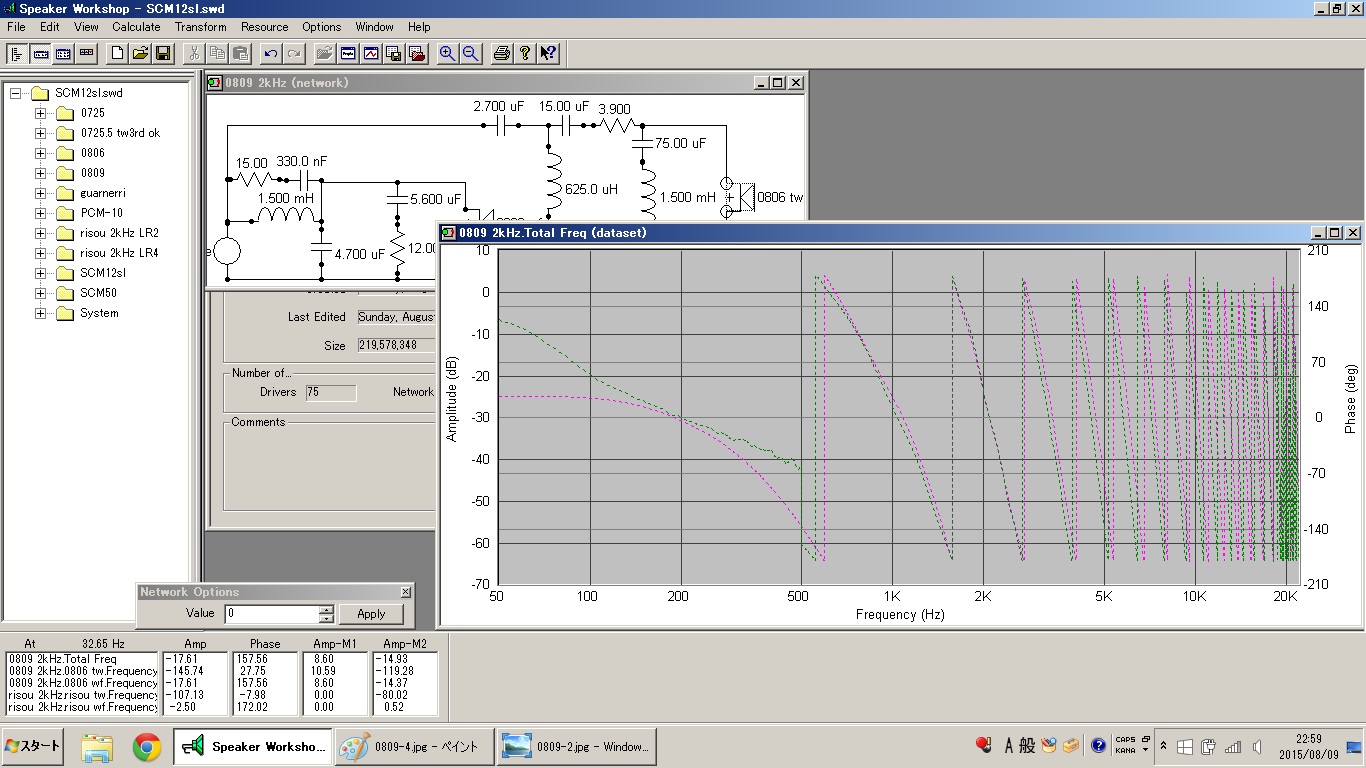

左右対称性にこだわってみたreverse nullです。
2kHzクロスですが、1.5~2.5kHzの間でtw/wfの位相差が10°以内になっています。

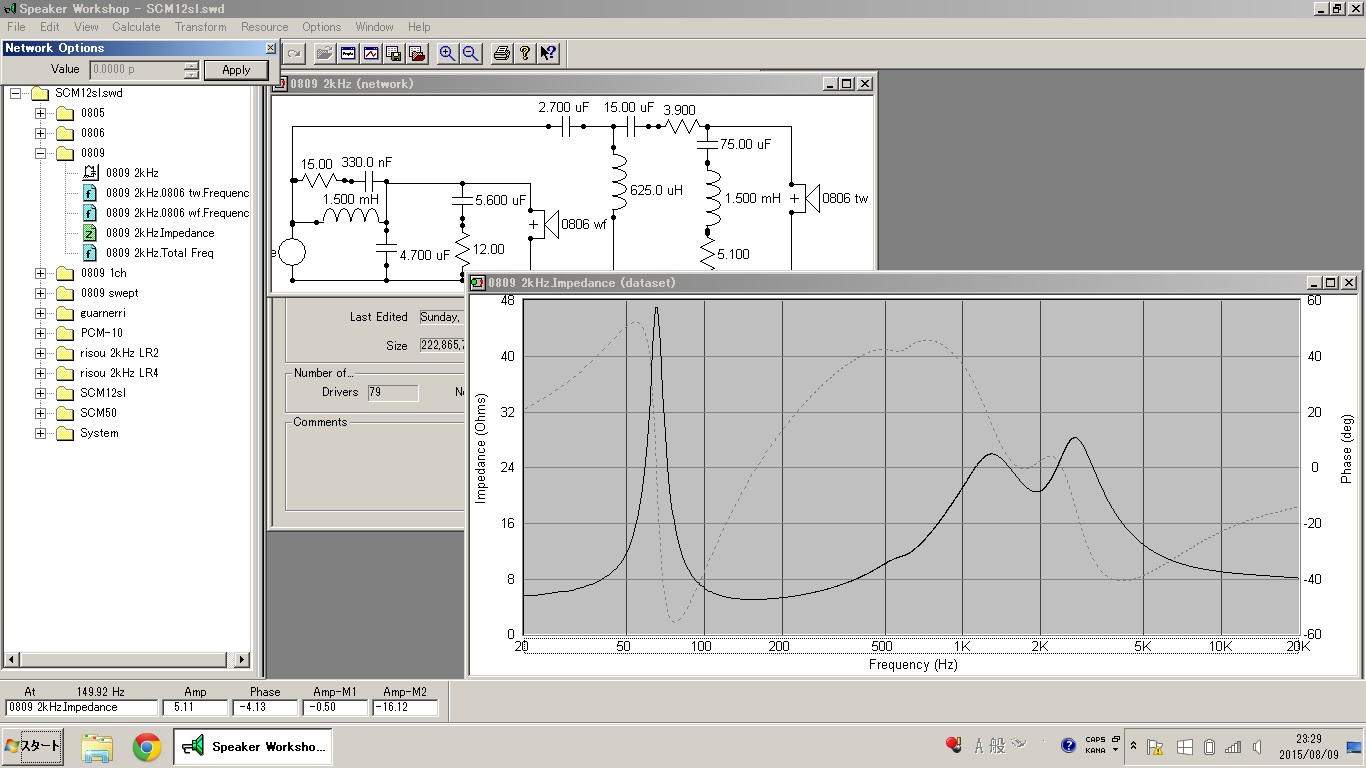

impedanceは、5.1Ω/150Hzが最低となり、
impedance電気位相回転は+45.96°〜-40.54°になります。

2ch mode pink noiseデータだけならば、個人的には満点のデータですが...


2ch mode sweptデータでは、reverse nullが少し崩れます。
うーむ....
