PCM-10(24)

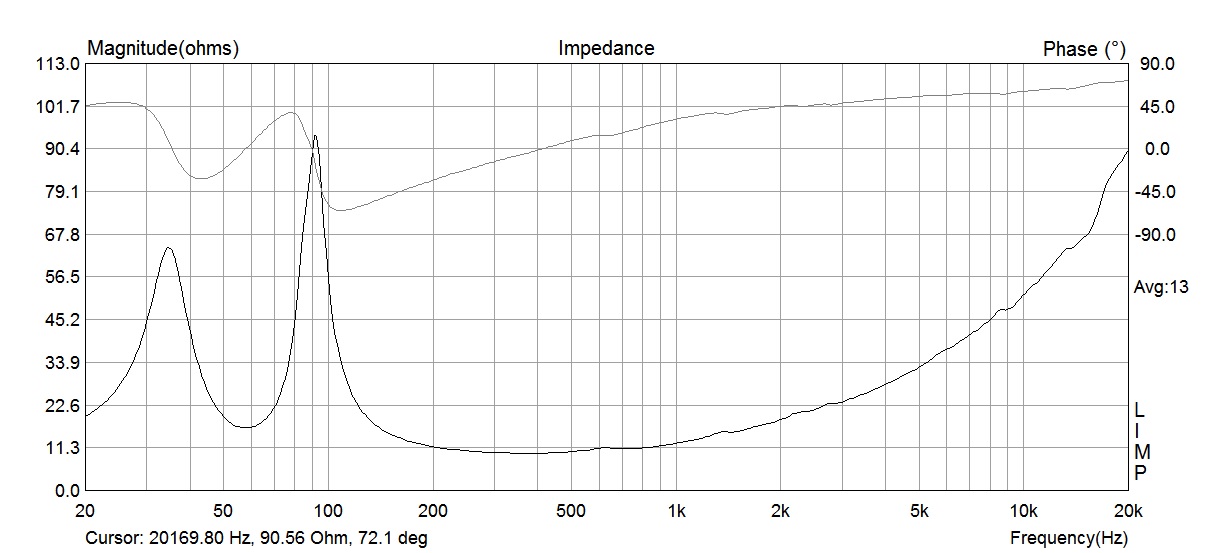

とりあえず、ポート長を吊るしの142mmのままインピーダンスだけ計測してみました。



ひとまずはバスレフ動作しているようで安心しました。
600Hzの乱れは、エンクロージャー内寸に起因する定在波によるものです。
ニードルフェルト1.5枚分で、この程度の乱れならいい具合か...?

当たり前ですが、ポートが長すぎです。
シミュレーションではポート長85〜90mm程度でちょうどよくなるはずなのですが、テーパー・フレアポートなので、正確な動作する長さがわかりにくいのです。そこで、少しずつ切っていって、現物あわせでポート長は決めようかと思っています。

直径10cmのポートです。
ポートの内側に、フェルト貼ってみたりしようかな...
