クロスオーバー-83

マイクがメーカー校正から戻ってくる間に、手持ちのデータの検証を進めます。


黒が今回、赤・白が昨年12月のTw/Wfのユニットのみでの周波数特性です。
この特性をみて、Iridium17さんからコメントで、今回と昨年のデータのどちらが間違っているのか、との旨の質問がありました。

そこで、Speaker Workshopにこの周波数特性データを取り込んで、設計したクロスオーバーで計算してみます。

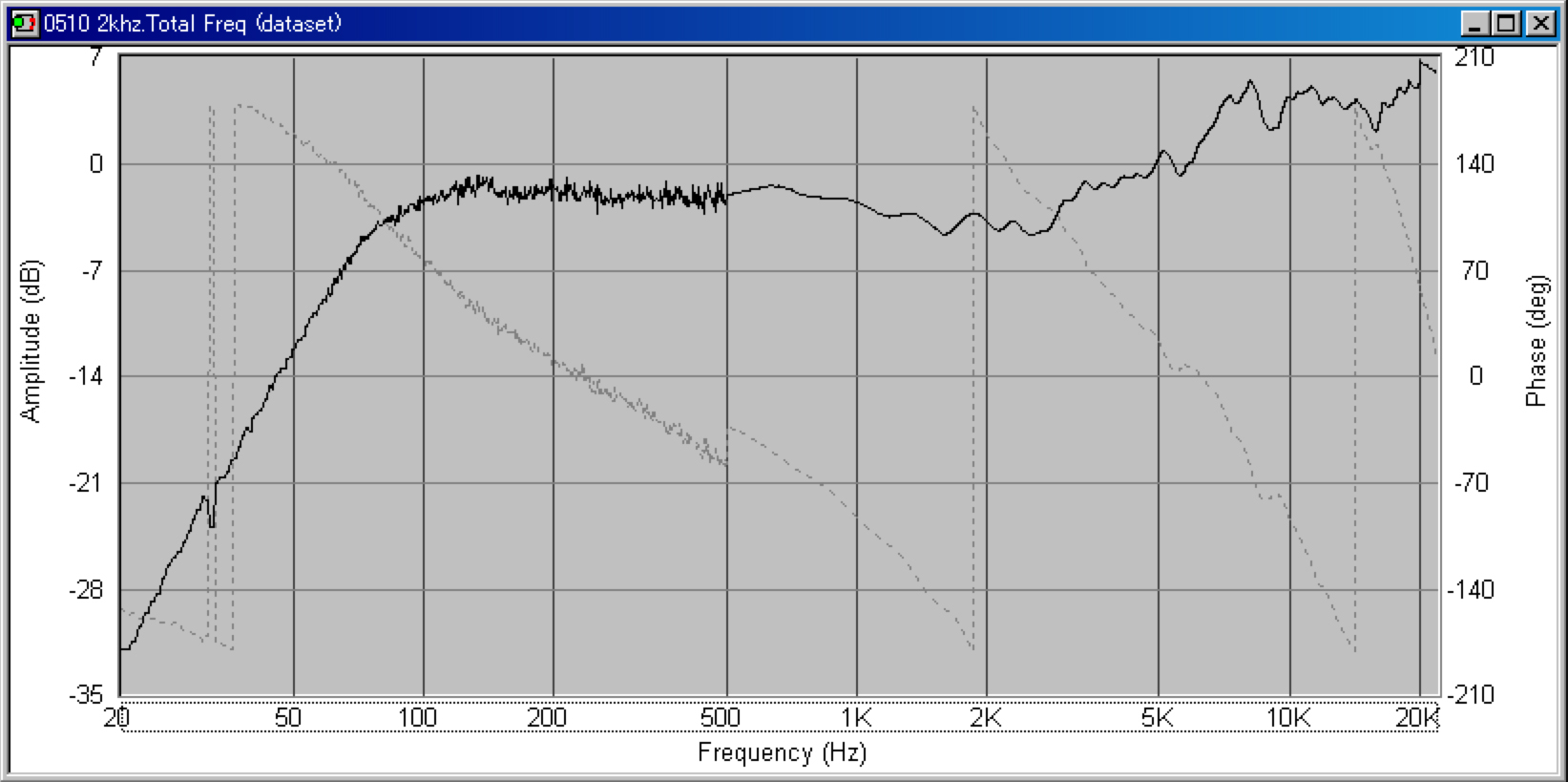

normal polarity


reverse polarity


シミュレーションでのnormal polarityでの周波数測定は実測によく似ていますが、reverse nullが全く合いません。
シミュレーション reverse null

実測reverse null


そもそも、reverse nullが綺麗に出るということはユニット間の位相差およびLR4カーブは保たれていることの証明のはずです。
やはり、昨年のデータが正しく、今回の測定条件に何かミスがあるのでしょうか。
