PCM-10(5)

VasなどのT/Sパラメーターを求めるには、内容積の分かっている密閉箱を用いる方法と、重りを負荷する方法と二通りあります。今回はお手軽に後者で計測してみることにしました。



1円玉6枚で6gです(笑)



ユニットへのダメージを恐れて、粘着力の弱い両面テープを使った結果、おそらく接着面でコンプライアンスが生じたのでしょう、余計なインピーダンスピーク(共振点)ができています。ちょっと失敗。

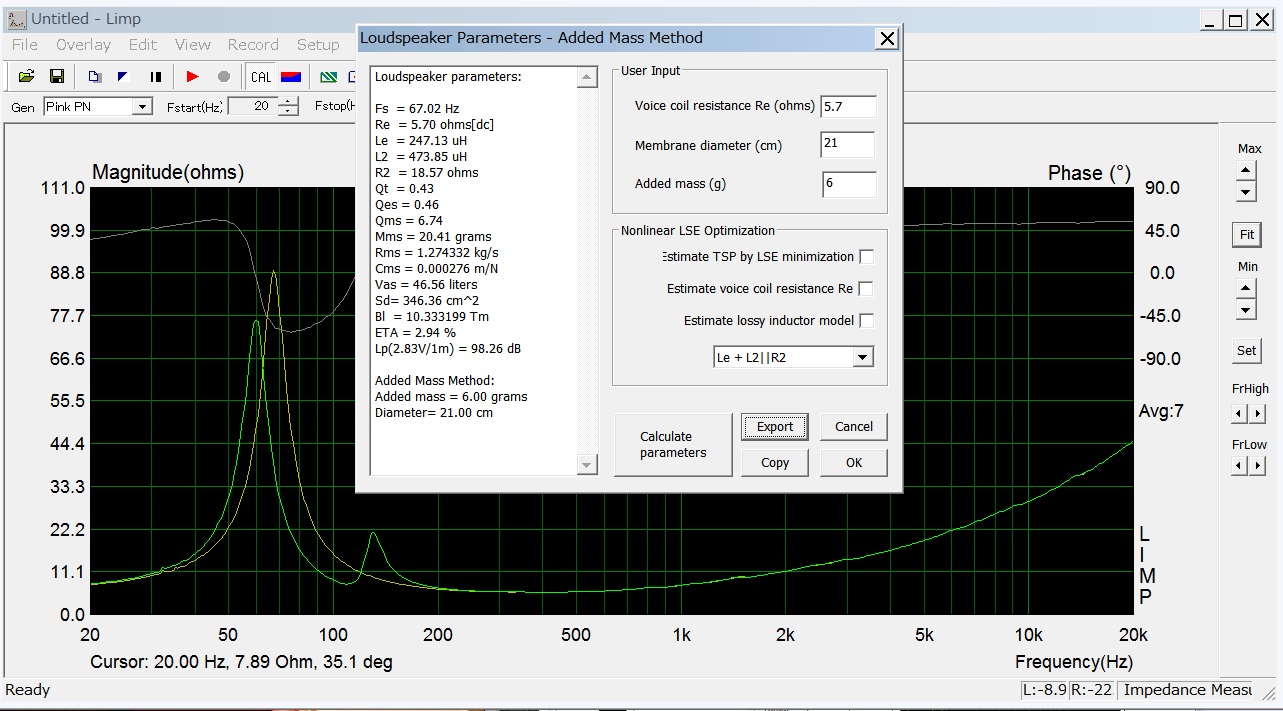

今回の実測と、メーカーデーターの比較です。


近い数値もあれば、そうでないものもあります。
エンクロージャー・バスレフポート設計の際には、どちらも検討してみることにします。(続)
