PCM-10(4)

目指すべきスタイルは決まりましたので、ニアフィールドモニター・バスレフの設計をしていきます。
エンクロージャーの設計のためには、まずはユニットの特性(T/Sパラメーター)が必要です。

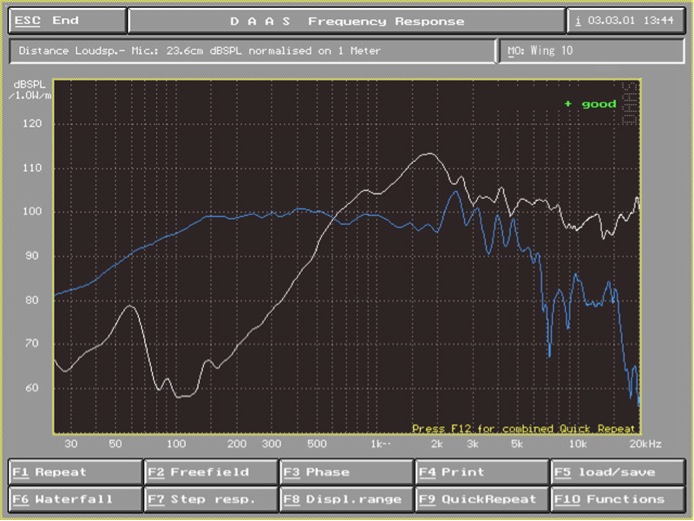

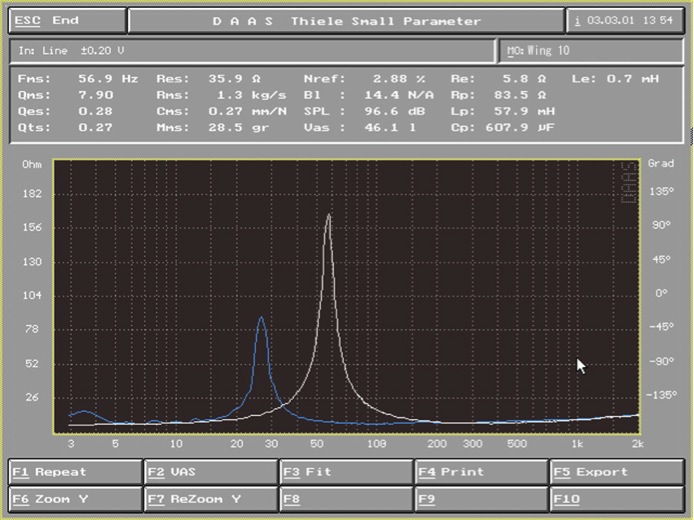

こちらがメーカー発表のT/Sパラメーターと、周波数特性です。



しかし、初期のユニットはエッジ・ダンパーが硬くf0が高い状態です。
そこで実験的に、エージングなしの状態のインピーダンス計測を行ってみました。

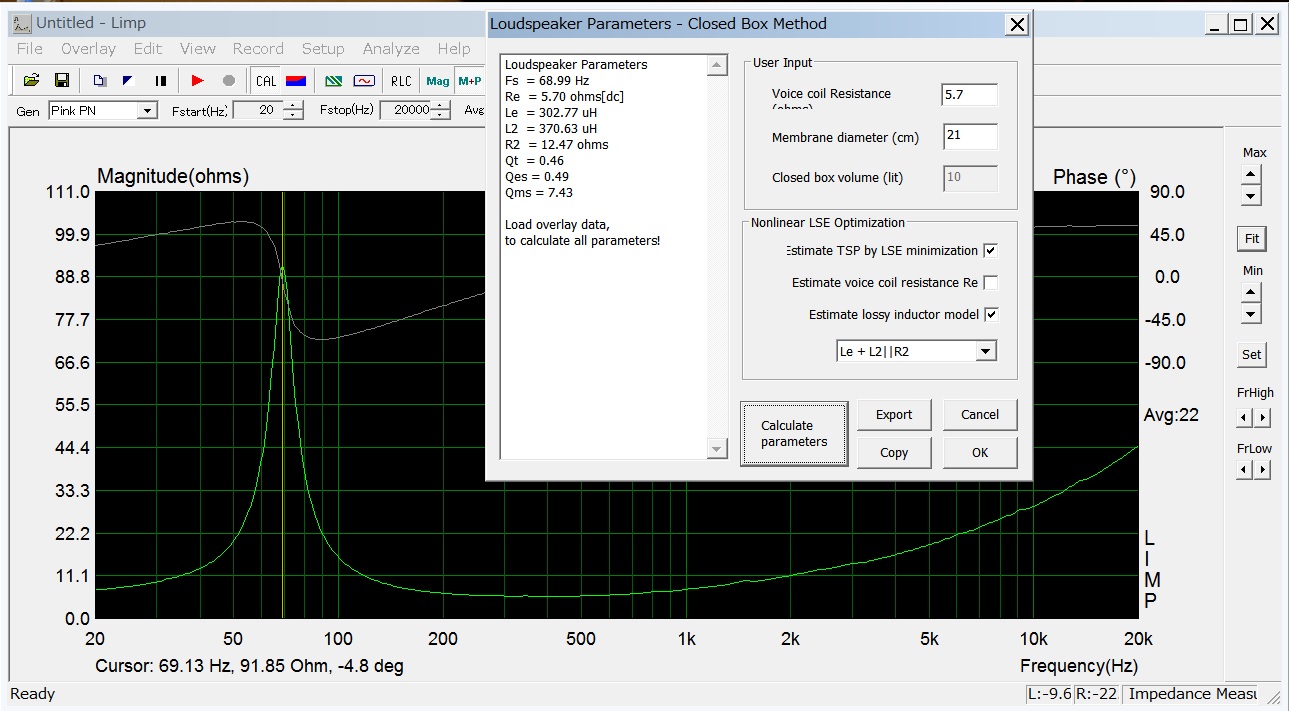

ウーファー(フリーエア)

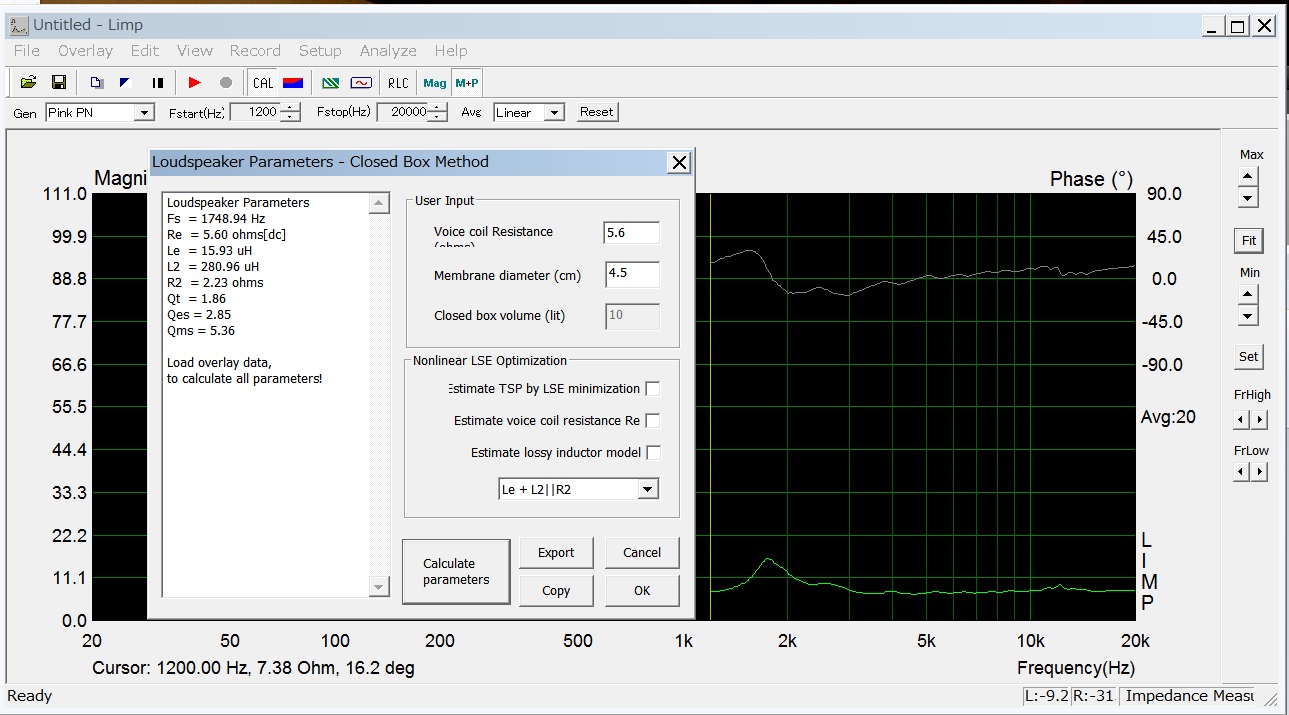

ツィーター(チタン)


ツィーター(ポリイミド)


ウーファーf0は69Hzで、メーカー公表より21%高い状態です。
もちろん、エージングまったくなしの初期状態ですが...

エンクロージャー設計にはVasなどのT/Sパラメーターがさらに必要です。(続)
