クロスオーバー-73 完成

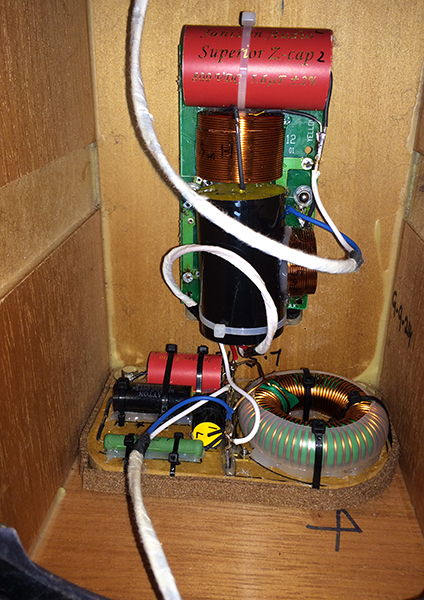

クロスオーバーをエンクロージャーに組んでいきます。



スピーカーターミナルからクロスオーバーボードまではCANARE 4S8です。

Low pass XOの固定ネジはエンクロージャーも貫通してスタンドと共締めになっています。



吸音材を詰め、ユニットを取り付けていきます。
密閉型スピーカーのため、吸音材もたっぷりです。
この吸音材はATC純正のもので、量もそのままです。
インピーダンスカーブを見る限り、明らかなエンクロージャー内での定在波はなさそうです。


で、完成!




2014年8月3日のオフ会で、M先生に「次はスピーカーだね」と言われてから早5ヶ月。
なぜかスピーカーでなく、マイクを買い替えてましたが(笑)
あともう一回だけ、完成形でのCSDやf特性を測りたいですが、ひとまずは『クロスオーバー』は完結です。
