クロスオーバー-70 Re:reverse null
2015年 01月 12日
High pass XOを組み付けた段階で、再度reverse nullを観測します。
Low pass XOはワニグチクリップで配線し、この段階で素子選択の最終調整をします。
ターミナルボードはバイワイヤ対応なのですが、
アンプをもう1台買う気がないのでシングルワイアに変更するつもりです。
(ターミナル1ペアを配線しない)
そこで、組み付け前に素子調整を終わらせたいのです。
前回は反射波によるリップルで綺麗に観測できませんでしたので、
今回は慎重にgateを設定しました。

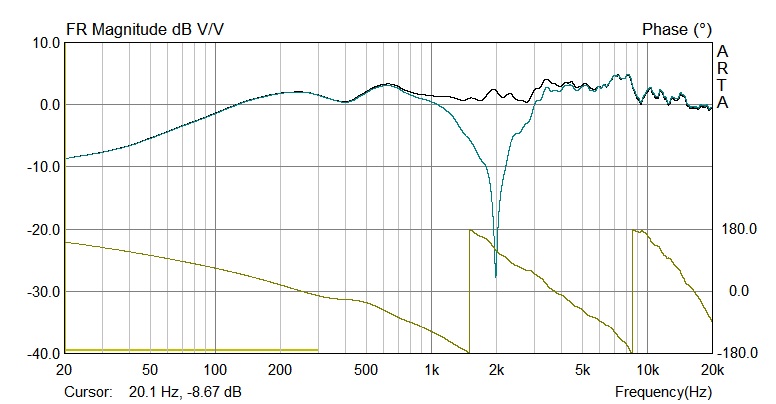

normal/reverse polarity
シミュレーション通り、C3:7.5uFでピッタリ2kHzにreverse nullが観察できました。
reverse nullが-30dB程度なのは、観測状況限界です。
次はLow pass XOの組み立てです。
Low pass XOはワニグチクリップで配線し、この段階で素子選択の最終調整をします。
ターミナルボードはバイワイヤ対応なのですが、
アンプをもう1台買う気がないのでシングルワイアに変更するつもりです。
(ターミナル1ペアを配線しない)
そこで、組み付け前に素子調整を終わらせたいのです。
前回は反射波によるリップルで綺麗に観測できませんでしたので、
今回は慎重にgateを設定しました。
normal/reverse polarity
シミュレーション通り、C3:7.5uFでピッタリ2kHzにreverse nullが観察できました。
reverse nullが-30dB程度なのは、観測状況限界です。
次はLow pass XOの組み立てです。
