クロスオーバー-69 High pass XO

内蔵と決めたクロスオーバーですが、High pass XOから組み立てます。
これはウーファー側で最終調整するためです。
ウーファー側はスピーカー底板にボードを介して内蔵するつもりですが、
ツィーター側はATC SCM12sl純正の基盤を利用するこちにしました。

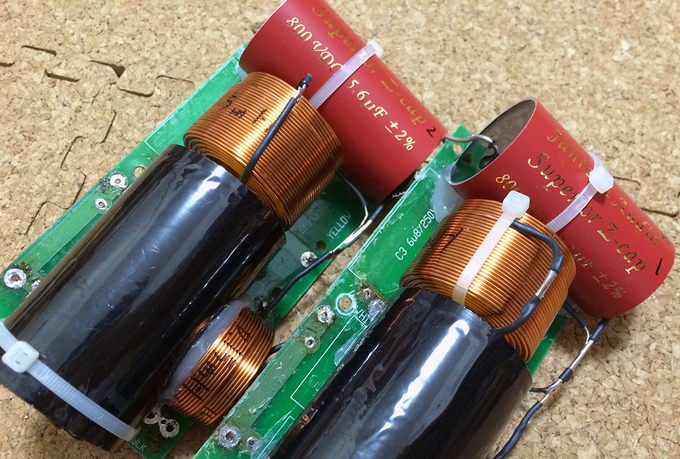

また、測定での相対偏差を元に、左右で時定数が近くなるように素子は組み合わせました。



仕上げが雑なのはホットボンドを使っているのでご容赦を...

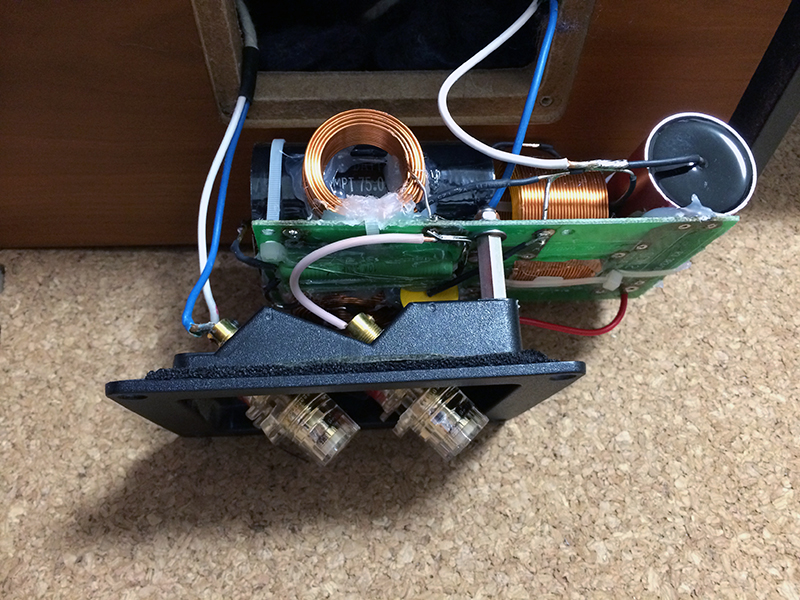

純正ターミナルボードにスペーサーを介して装着します。
スペーサー⇨ワッシャ⇨シリコンOリング⇨基盤⇨シリコンOリング⇨ワッシャ⇨袋ナット
