クロスオーバー-56 素子誤差検討(3)

55での検討と逆方向にreverse nullが悪くなるように誤差計算をしてみました。

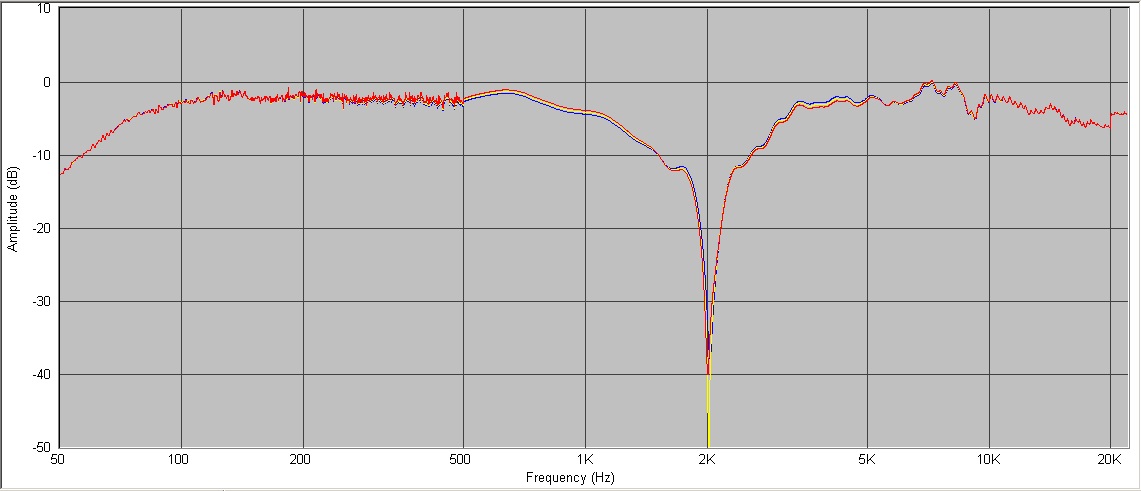

黄色が誤差0、青が前回の誤差最大値(55)、赤が逆の誤差最大値です。

この誤差を微調整でレスキューできるか検討してみました。

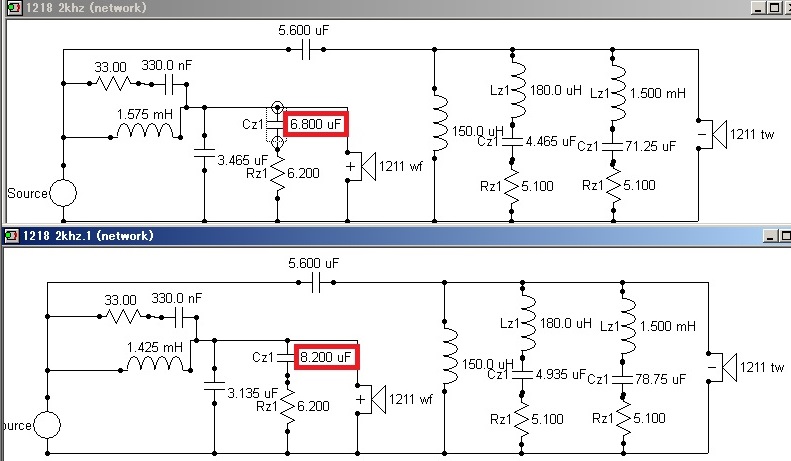

素子誤差が0%ならば、7.5uFでユニット位相差が合いますが、
6.8uF と 8.2uFも持っていれば、素子誤差があっても位相差を吸収できそうです。
ここは予備として準備することにしましょう。
