クロスオーバー-44 LR4 2kHz

さて、far field測定を最終でやり直しました。
この測定に際して、ツィーターウェーブガイドの外周のネジ穴もタングステン粘土で埋めてみました。
さらに、マイクスタンドのホルダーをフェルト処理したり、最終的な細工をしています。

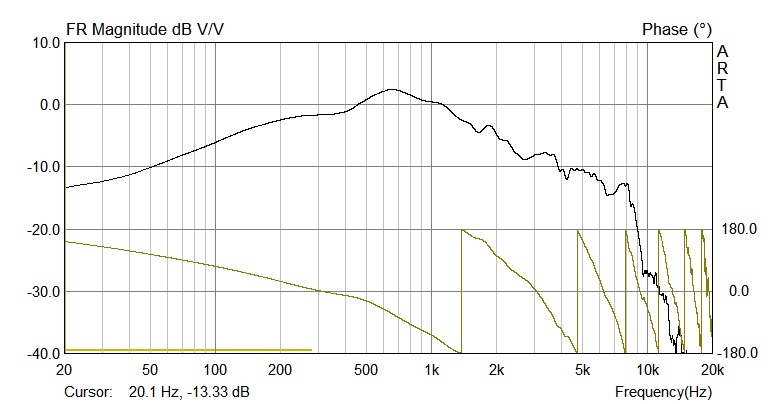

Tw far field

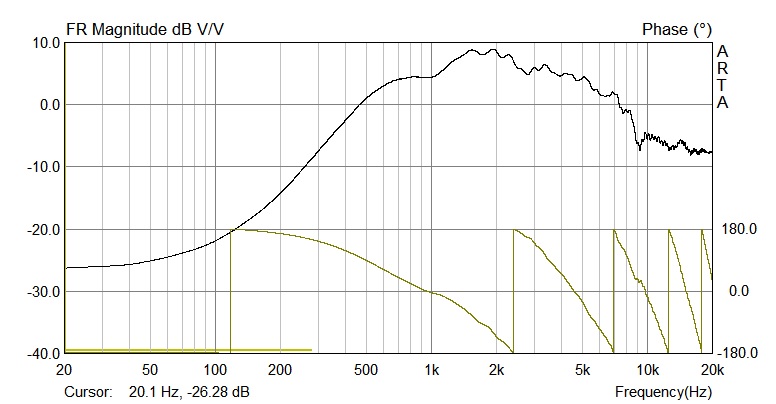

Wf far field



この周波数特性データと、先日のインピーダンス特性データを用いて、回路設計することになります。
LR4, 2kHzの回路で、まずは出来るだけにシンプルにということで、
Tw:直列コンデンサ1つ、Wf:直列コイル1つ=1次もしくは2次での回路をまず考えてみました。
normal polarity

reverse polarity

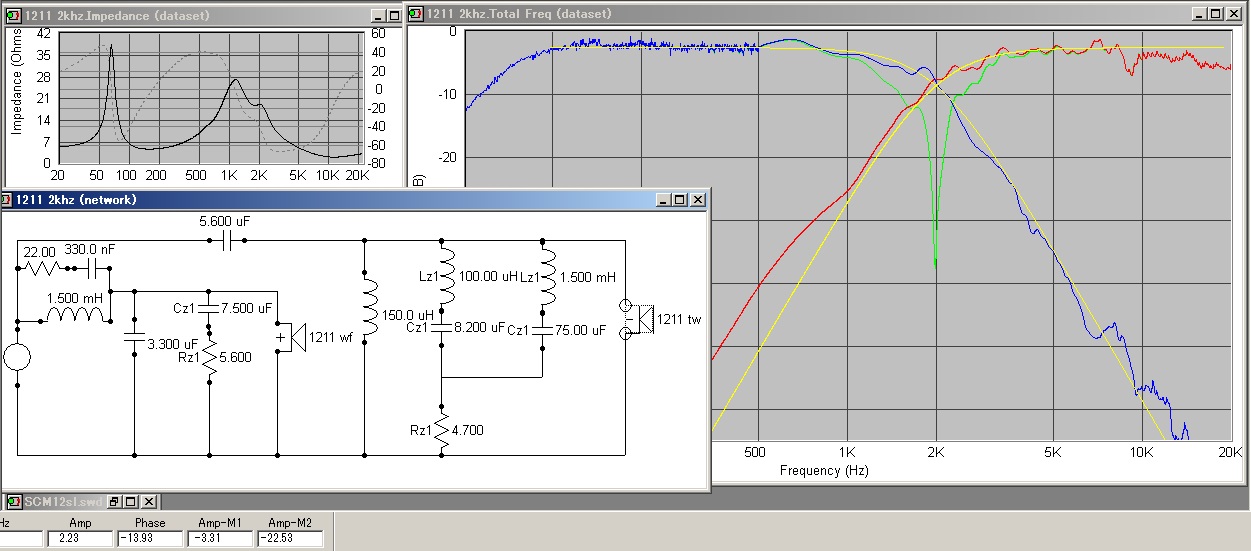

最終的に、ウェーブガイドの盛り上がり部分は回路で喰わせましたが、この方式だとインピーダンスが下がります。最低値が2.23Ωです。


少し違うバージョンがこちら。
normal polarity

reverse polarity


こちらではさらに下がって、インピーダンス最低値は2.21Ωです。
うーむ... パラレルクロスオーバーだけでなく、シリーズクロスオーバーも検討すべきでしょうか。
