クロスオーバー-43 測定結果チェック(2)

で、チェック用回路の結果がこちらです。

青:実測周波数特性
緑:実測位相特性
黒:シミュレーション

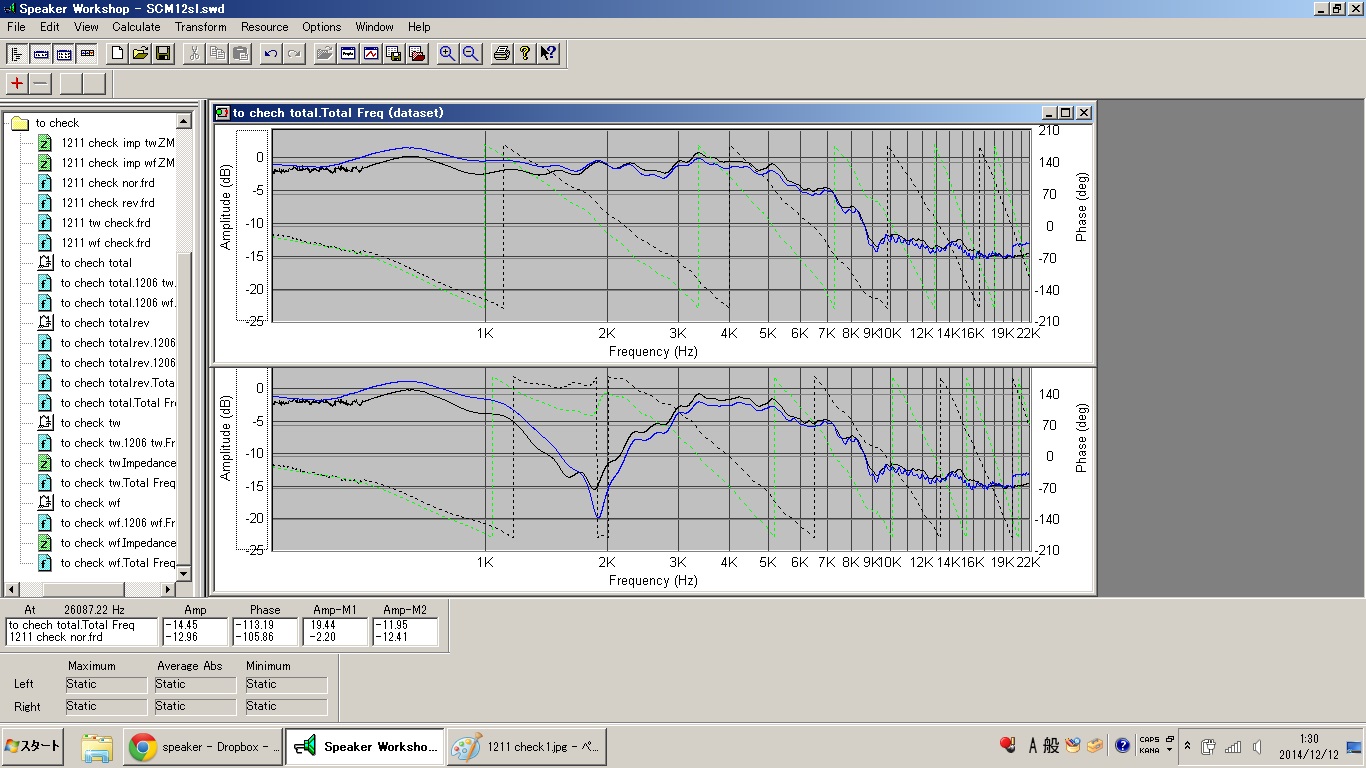

normal / reverse polarity

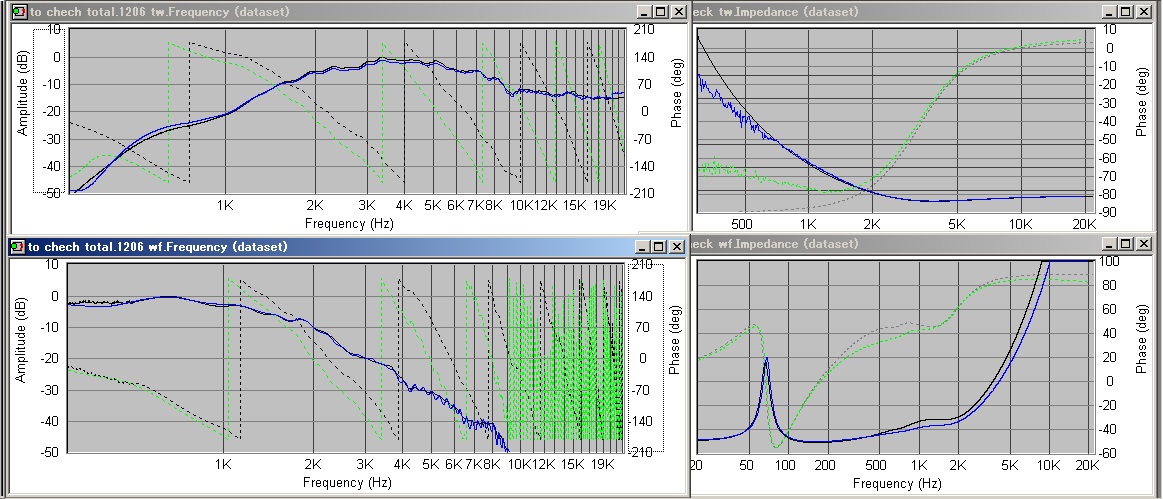

Tw周波数特性/インピーダンス特性
Wf周波数特性/インピーダンス特性


DCR不明のコイル2つ、±10%精度の抵抗、インダクタ不明の抵抗、ワニグチクリップの抵抗、などの条件です。
うーん、一勝一敗?
大外れはしていなさそうなので、このデータで進めましょう。

最終データを作るために、再度Tw/Wfの周波数特性だけ計測しなおすことにしました。
