クロスオーバー-41

ウェーブガイドによる特性の暴れに苦しんでいます。

赤:0°、 黄:30°
2.5kHz



2.0kHz

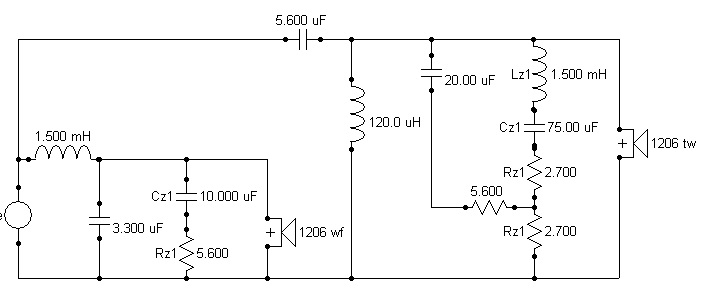

ツィーターのインピーダンス補正の抵抗を間借りして、ウェーブガイドによる盛り上がりを削ってみました。
しかし、それでも30°のほうがフラット傾向の始末...
どのバージョンで組んでもreverse nullがしっかり出るのが救いですね。

ところで、インピーダンスのシミュレートの仕方を2週間探しまわりましたが分からず、Iridium17さんに泣きつきました。
正解はNetwork⇨Properties⇨Generate⇨Network Impedanceチェック⇨Calculate Response⇨.ZMAファイルでした。
...最初っからチェックいれておいてくれればいいのに...
Iridium17さん、ありがとうございました。

さて、そろそろ本番用周波数特性測定と、手持ち素子での確認計測をしなければいけません。
